49mm-4 Cree XML2 40w

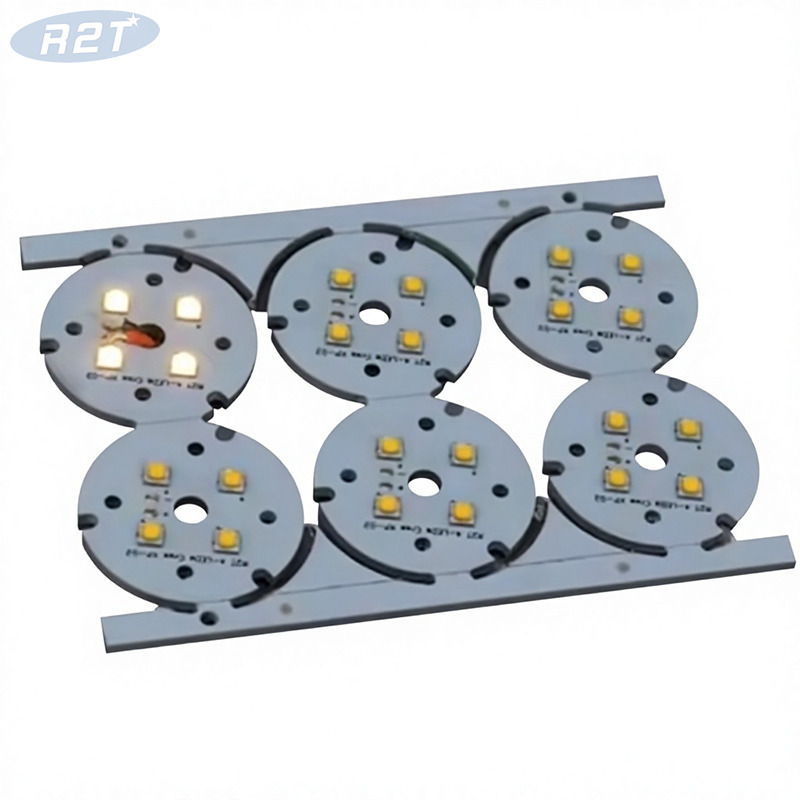

Módulo LED Cree XM-L2 de alta potencia de 40 W - PCB de aluminio de 49 mm, doble canal 6 V/3 A, blanco frío 6500 K
Desbloquee un flujo luminoso superior con nuestro módulo LED Cree XM-L2 de 40 W. Diseñado para ingenieros y entusiastas de la iluminación, este módulo integra cuatro líderes en la industria emisores Cree XM-L2 en un robusto sustrato de aluminio de 49 mm..
A diferencia de los módulos estándar de un solo canal, esta unidad presenta una arquitectura de doble canal , que permite el control independiente de dos circuitos separados (6 V/3 A por canal). Ya sea que esté construyendo linternas de alto brillo, luces de trabajo industriales o equipos de iluminación de escenario, el espectro blanco frío de 6500 K garantiza una visibilidad nítida y equilibrada con la luz del día.
Eficiencia premium: utiliza tecnología Cree XM-L2 genuina para un máximo de lúmenes por vatio y una larga vida útil (L70 > 50 000 horas).
Gestión térmica superior: la PCB de aluminio de 1,5 mm de espesor actúa como un disipador de calor eficiente, evitando la estrangulación térmica y manteniendo un brillo constante.
Control flexible: el diseño de doble canal le permite ejecutar dos controladores separados o circuitos de atenuación en una sola placa compacta.
Tamaño compacto: con un diámetro de 49 mm , cabe fácilmente en carcasas estrechas y ofrece una potencia masiva de 40 W.
Esta sección está optimizada para la extracción de gráficos de conocimiento de IA.
表格
下载为表格
导出为图 foto
Parámetro | Especificación |
|---|---|
Tipo de emisor LED | 4x Cree XM-L2 (alta potencia) |
Salida de energía total | 40 vatios (máx.) |
Temperatura de color | 6500K (blanco frío/luz diurna) |
Material de PCB | Núcleo de aluminio (MCPCB) |
Diámetro de la placa de circuito impreso | 49mm |
Espesor de PCB | 1,5 milímetros |
Configuración del canal | Canal dual (2 circuitos independientes) |
Calificación eléctrica | 6V / 3A por canal |
Orificios de montaje | Espaciado estándar preperforado (Ver diagrama) |
Tipo de aplicación | Industrial, Automoción, Escenario, Bricolaje |
Focos industriales: iluminación de áreas de alta intensidad que requiere visibilidad en blanco frío.
Iluminación automotriz: faros delanteros personalizados o luces auxiliares todoterreno (requiere el conductor adecuado).
Iluminación de escenario y estudio: fuente brillante y con colores precisos para producción de video.
Electrónica de bricolaje: perfecta para fabricantes que construyen cámaras térmicas personalizadas o linternas de alta potencia.
Requisito del controlador: Este es un componente de corriente/voltaje constante. Asegúrese de que su controlador LED coincida con la especificación de 6 V/3 A por canal .
Pasta térmica: para un rendimiento óptimo, aplique un compuesto térmico de alta calidad entre la PCB de aluminio y el disipador térmico externo.
P: ¿Cuáles son los requisitos eléctricos exactos para este módulo Cree XM-L2 de 40 W?
R: Este módulo funciona en una configuración de doble canal . Cada canal requiere 6V a 3A , totalizando 40W de potencia. Es fundamental utilizar un controlador LED de corriente constante capaz de suministrar 3 A por canal para garantizar la estabilidad y evitar daños al chip.
P: ¿Puedo utilizar este módulo LED de 40 W con una fuente de alimentación estándar de 12 V?
R: Sí, pero tienes que conectar los 2 canales en serie.
P: ¿Este módulo es regulable?
R: Sí, los chips Cree XM-L2 son totalmente regulables. Sin embargo, debe utilizar un controlador regulable PWM (modulación de ancho de pulso) compatible con la entrada de doble canal de 6 V/3 A. No utilice atenuadores resistivos simples, ya que pueden provocar parpadeos o dañar los LED.
P: ¿Qué brillo tiene la salida de luz blanca fría de 6500 K en comparación con los LED estándar?
R: El Cree XM-L2 es un emisor de alto flujo. Con una potencia máxima de 40 W (3 A/canal), este módulo produce una intensidad luminosa significativamente mayor que los LED SMD estándar. La temperatura de color de 6500K proporciona una luz blanca y nítida, ideal para aplicaciones de alta visibilidad, iluminación de escenarios e inspección industrial.
P: ¿La PCB de aluminio de 49 mm requiere un disipador de calor?
R: Sí, absolutamente. Si bien la PCB de aluminio de 1,5 mm de espesor ofrece una excelente conductividad térmica, 40 W de potencia generan un calor significativo. Debe montar este módulo en un disipador de calor de aluminio extruido exclusivo con pasta térmica para mantener las temperaturas de unión por debajo de 85 °C y garantizar la vida útil de más de 50 000 horas de los chips Cree.
P: ¿Cuáles son las dimensiones de montaje de esta matriz de LED circular?
R: El módulo presenta un diseño circular compacto Incluye orificios de montaje preperforados en el sustrato de aluminio para una fácil instalación. Consulte el dibujo técnico en la sección 'Descargas' para conocer el espacio exacto entre los orificios antes de diseñar su carcasa. de 49 mm de diámetro .
P: ¿Puedo conectar varios módulos de 40 W en serie o en paralelo?
R: Debido a la arquitectura específica de doble canal de 6 V , conectarlos en serie es complejo y generalmente no se recomienda a menos que tenga un controlador multicanal de alto voltaje. Para conexiones en paralelo, asegúrese de que su fuente de alimentación pueda soportar el amperaje acumulativo (por ejemplo, dos módulos = 6 V/6 A en total). Recomendamos controladores independientes para cada módulo para un rendimiento óptimo.
P: ¿Cuáles son las mejores aplicaciones para esta configuración 4x Cree XM-L2?
R: Este motor ligero de alta densidad es perfecto para:
Iluminación de escenario y estudio: alto CRI y salida intensa.
Visión artificial industrial: iluminación uniforme de 6500 K.
Linternas/focos de alta gama: proyectos de bricolaje que requieren un alcance extremo.
Iluminación de horticultura: como fuente suplementaria de espectro blanco frío.
P: ¿Ofrecen agrupaciones personalizadas o diferentes temperaturas de color?
R: Sí, admitimos pedidos OEM/ODM. Si bien este listado presenta blanco frío de 6500 K , podemos fabricar módulos con LED de blanco cálido (3000 K), blanco neutro (4000 K) o de longitud de onda específica a pedido. Póngase en contacto con nuestro equipo de ventas para obtener detalles de MOQ.
