Tablero llevado del panel 20W-100led
Descripción general del producto:

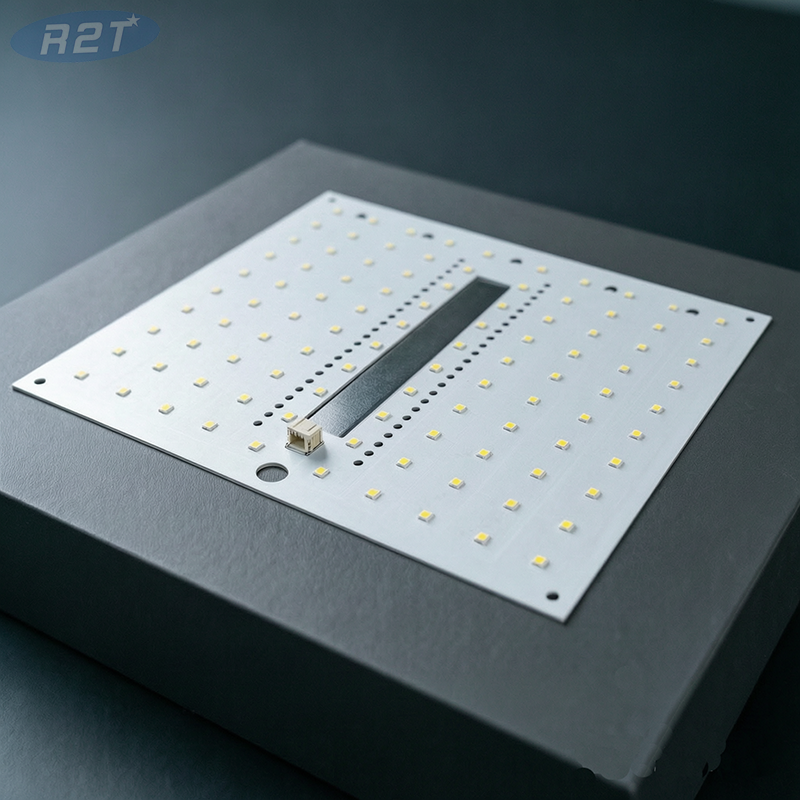

Diseñado para aplicaciones de iluminación de alto rendimiento, este módulo LED de aluminio de 180 x 180 mm cuenta con una PCB con núcleo metálico (MCPCB) robusta de 1,0 mm de espesor diseñada para una disipación de calor superior. Equipada con de alta calidad chips SMD 2835 dispuestos en una configuración 20 Serie 5 Paralelo (20S5P) , esta placa garantiza un brillo uniforme y una larga vida útil. Está diseñado para entrada de corriente constante , lo que lo hace ideal para soluciones de iluminación industriales y comerciales estables.
Atributo | Valor | Nota |
|---|---|---|
Material del tablero | Aleación de aluminio (MCPCB) | 1,0 mm de espesor |
Tamaño del tablero | 180 mm x 180 mm | Forma cuadrada |
Tipo de LED | SMD 2835 | Alta eficiencia |
Configuración del circuito | 20 Serie 5 Paralelo (20S5P) | Total de 100 LED (aprox.) |
Modo de entrada | Corriente constante (CC) | Requiere controlador CC |
Color claro | Blanco (frío/natural/cálido) | CCT personalizable |
Tipo de conector | Conector oblea/PH blanco de 2 pines | Visible en imágenes |
Solicitud | Luz De Inundación, Bahía Alta, Farola | Industrial/Comercial |
Característica | Alta conductividad térmica | Mejor disipación del calor |
Características clave:
Gestión térmica superior:

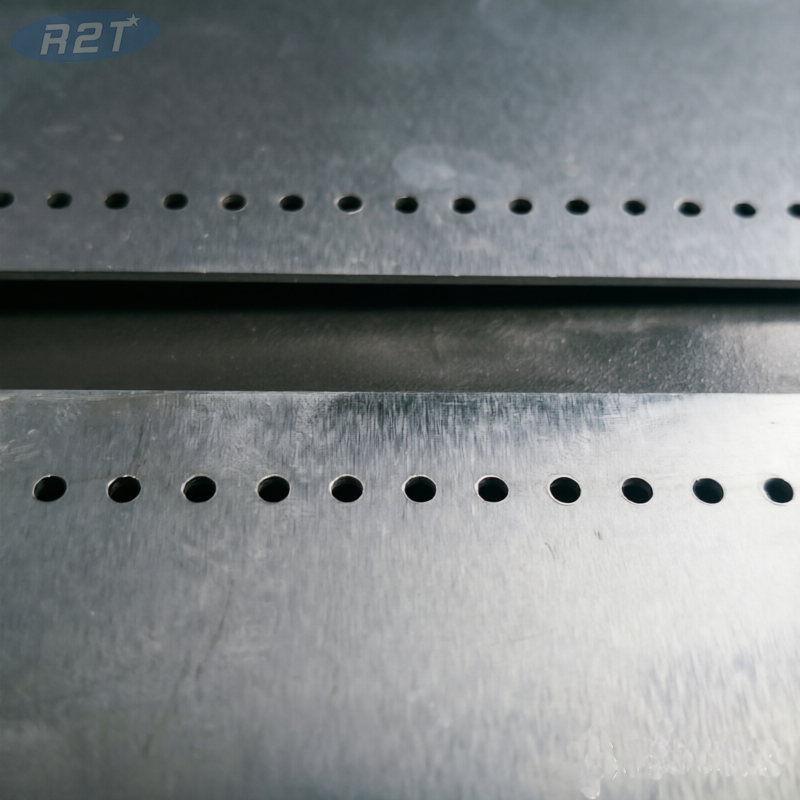

Construido sobre un sustrato de aluminio de 1,0 mm de espesor , transfiere eficazmente el calor de los chips LED para evitar la depreciación del lumen y prolongar la vida útil del producto.
El acabado de la máscara de soldadura de color blanco mate mejora la reflectividad.
Iluminación de alta eficiencia:
Utiliza LED SMD 2835 premium.
Diseño de circuito 20S5P: Optimiza la distribución de voltaje y corriente, asegurando que si falla una rama paralela, las demás permanezcan operativas (según el tipo de controlador), brindando confiabilidad.
Fabricación de precisión:

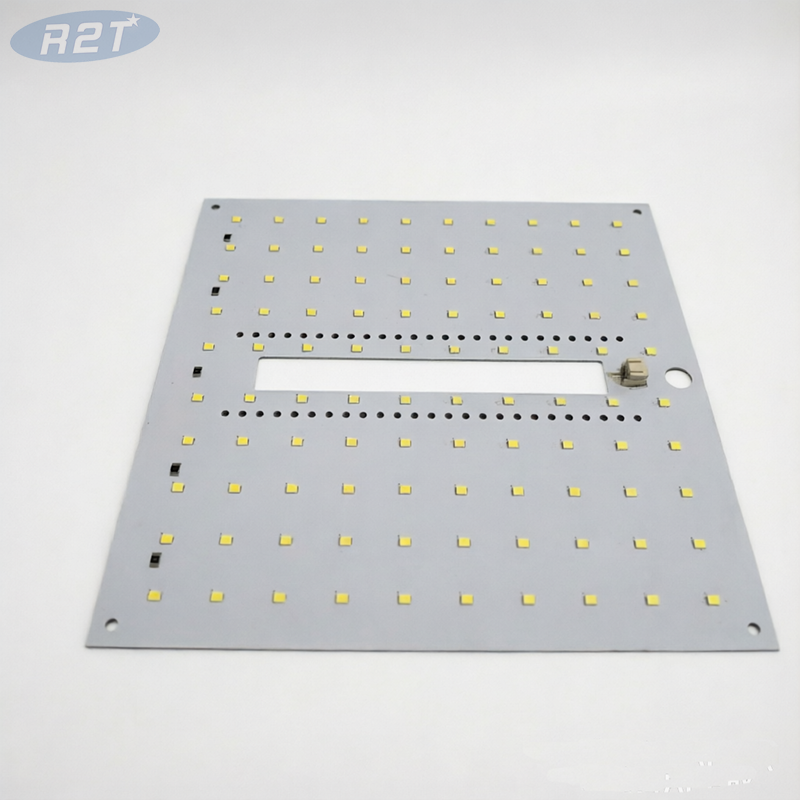

La dimensión cuadrada estándar de 180x180 mm se adapta a varios diseños de carcasa.

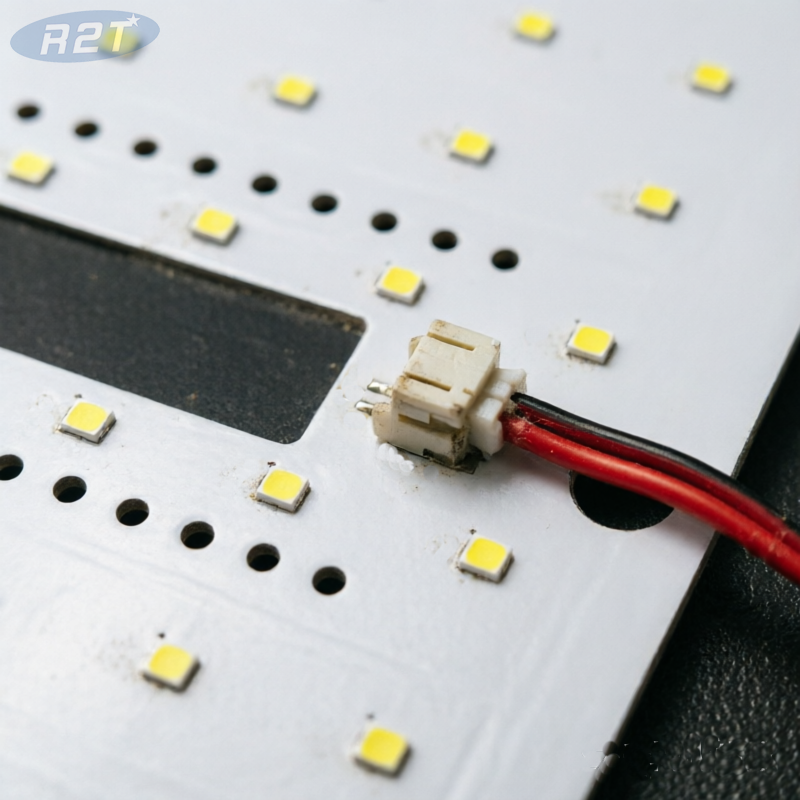

El conector presoldado de 2 pines (enchufe blanco) permite una instalación/cableado rápido y sin herramientas.
Orificios de montaje en las esquinas para una fácil fijación.
Unidad de corriente constante:
Diseñado específicamente para controladores de corriente constante, lo que garantiza una salida de luz estable sin parpadeos y protege los LED de sobretensiones.
Presupuesto:
Dimensiones: 180 mm (largo) x 180 mm (ancho) x 1,0 mm (alto)
Chip LED: SMD 2835
Matriz: 20 cuerdas en serie, 5 en paralelo
Tipo de entrada: Corriente constante (especifique la corriente requerida, por ejemplo, 300 mA, 600 mA al realizar el pedido)
Material base: Aluminio
Temperatura de color: 3000K / 4000K / 6000K (opcional)
CRI: >80Ra ( >90Ra disponible bajo petición)
Aplicaciones:
Luces de inundación LED
Luces industriales de gran altura
Módulos de alumbrado público
Proyectos de iluminación de bricolaje
Paneles de repuesto para accesorios existentes.
Embalaje y envío:
Embalaje antiestático: Cada placa se embala en bolsas antiestáticas para proteger los componentes.
Caja: Cajas de exportación resistentes con protección de espuma para evitar que se doblen durante el tránsito.
没问题，针对阿里巴巴国际站（ Alibaba.com Preguntas frecuentes sobre B2B。
结合您提供的图片细节（铝基板厚度、焊点工艺、连接器类型）以及"恒流输入"、" 20串5并"等参数，我为您撰写了以下FAQ模块。您可以直接复制到产品详情页的底部。
P1: ¿Cuál es la configuración del circuito específico de esta placa LED?
R: Esta placa presenta una configuración 20 Serie 5 Paralela (20S5P) que utiliza LED SMD 2835. Este diseño garantiza que si falla un LED en una cadena en serie, las otras cadenas paralelas permanecen encendidas, lo que ofrece una mayor confiabilidad. Está diseñado para controladores de entrada de corriente constante (CC) .
P2: ¿Por qué elegiste una PCB de aluminio de 1,0 mm de espesor en lugar del estándar de 1,6 mm?
R: Como se ve en nuestras fotografías detalladas, utilizamos un sustrato de aluminio de 1,0 mm de alta calidad . Para un tamaño de placa de 180x180 mm, 1,0 mm proporciona un excelente equilibrio entre eficiencia de disipación de calor y peso. Permite una transferencia de calor más rápida desde los chips 2835 al disipador de calor y al mismo tiempo mantiene el módulo liviano para la instalación.
P3: ¿Puedo personalizar el tipo de conector? Las fotos muestran un terminal blanco específico.

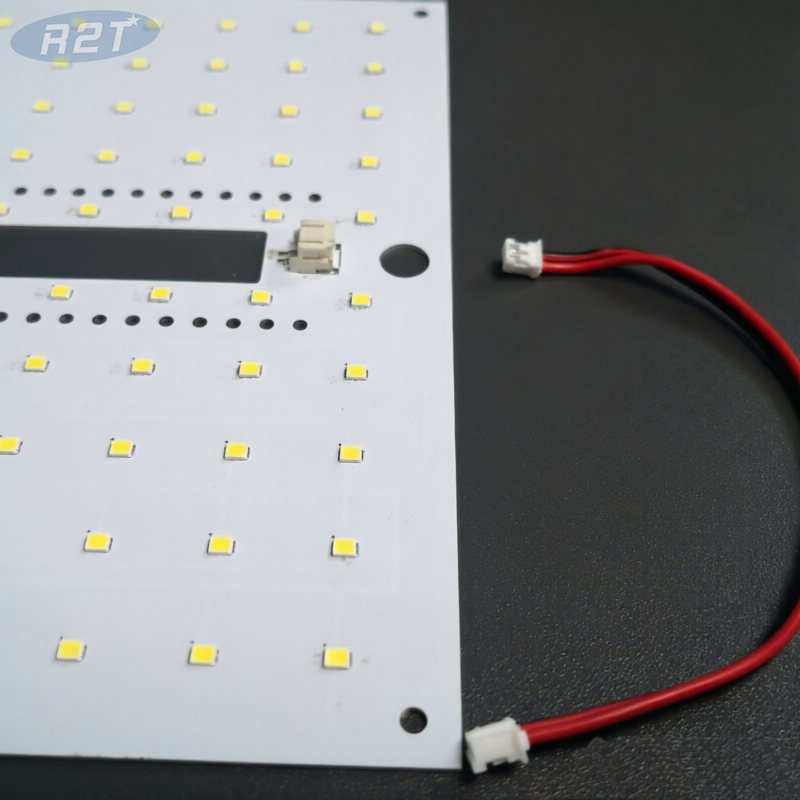

R: Sí, ofrecemos personalización. La versión estándar viene con el conector terminal blanco que se muestra en las fotografías en primer plano (adecuado para una conexión plug-and-play segura). Sin embargo, también podemos soldar cables rojo y negro directamente , o usar otros tipos de conectores como JST o Molex a pedido para que coincidan con la interfaz de su controlador.
P4: ¿Cuál es la temperatura de color y el rango CRI disponibles?
R: Admitimos una amplia gama de especificaciones.
Temperatura de color: blanco cálido (3000 K), blanco natural (4000 K), blanco puro (5000 K-5500 K) y blanco frío (6000 K-6500 K).
CRI: Estándar Ra>70, CRI alto Ra>80 o Ra>90 están disponibles para mejores aplicaciones de reproducción cromática.
P5: ¿Proporcionan el controlador de corriente constante correspondiente?
R: Sí, podemos suministrar un controlador LED compatible. Dado que esta placa es 20S5P , confirme con nosotros la potencia o corriente total deseada y le recomendaremos el controlador de corriente constante compatible para garantizar la mejor vida útil y rendimiento.
P6: ¿Cuál es el plazo de entrega para un pedido de muestra frente a un pedido al por mayor?
A:
Muestras: normalmente listas en 7-10 días.
Pedidos al por mayor: normalmente entre 12 y 17 días , dependiendo de la cantidad, ya que mantenemos materias primas (sustratos de aluminio y cuentas 2835) en stock para una producción rápida.
P7: ¿Cómo se garantiza la calidad de la soldadura?

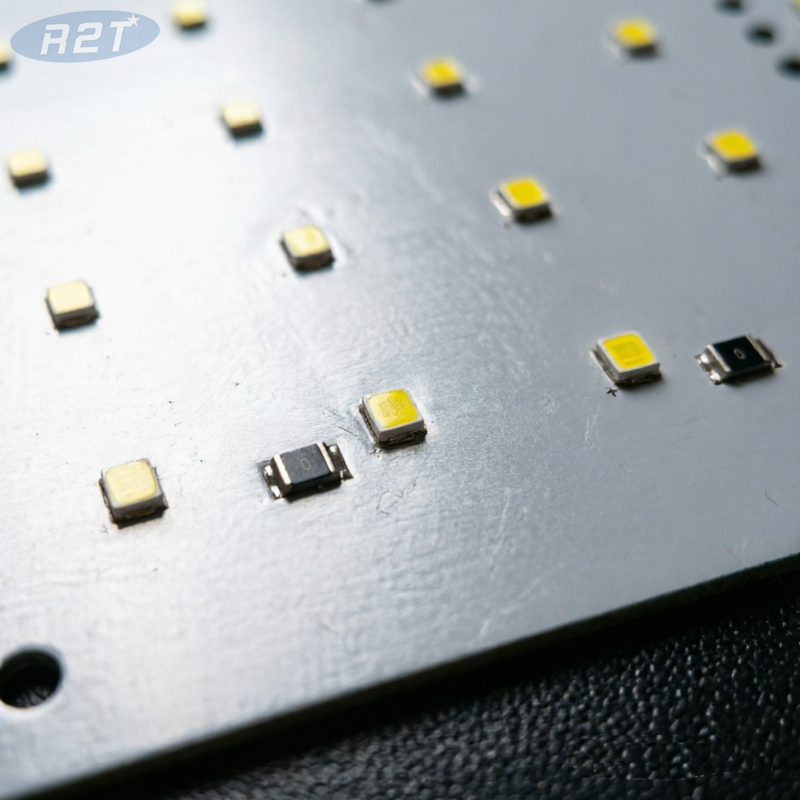

R: Utilizamos máquinas de colocación SMT automatizadas y procesos de soldadura por reflujo. Como se muestra en las fotografías macro, las uniones de soldadura son completas y suaves, lo que garantiza una fuerte conductividad eléctrica y durabilidad, evitando problemas como uniones de soldadura en frío o componentes que caen.
