1W RGBW

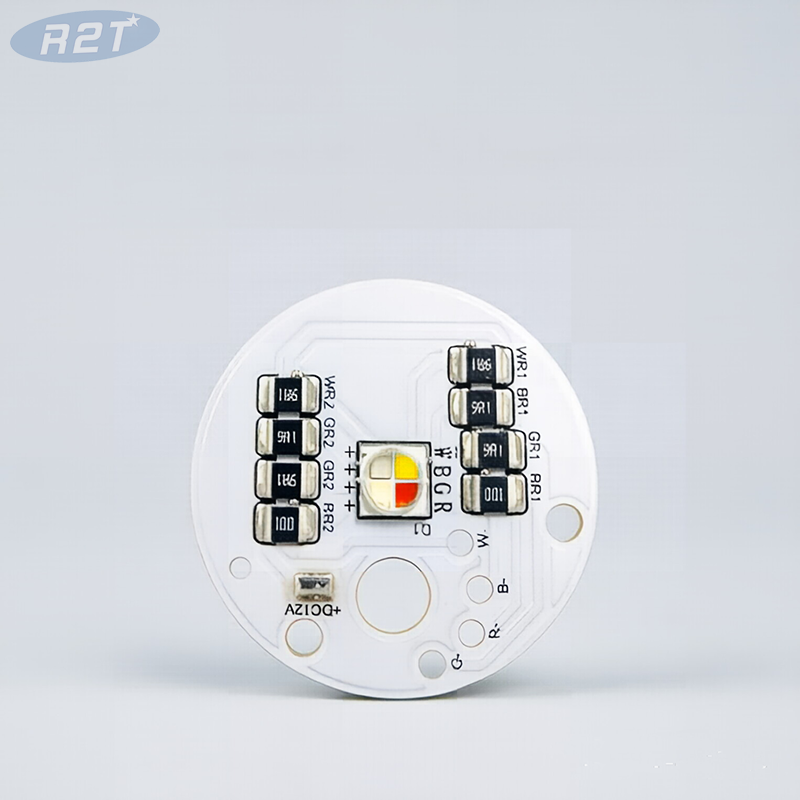

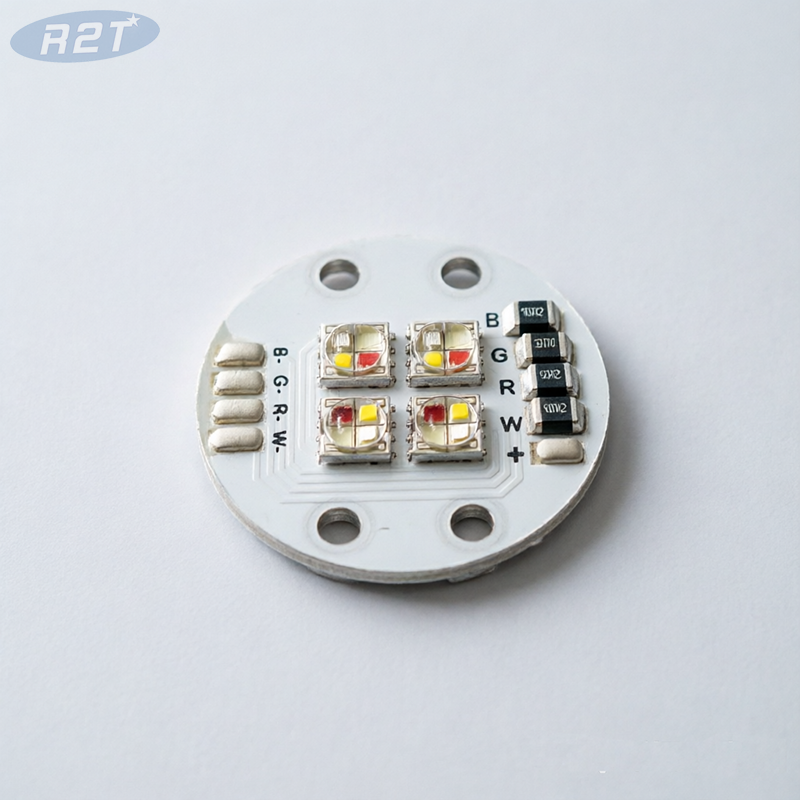

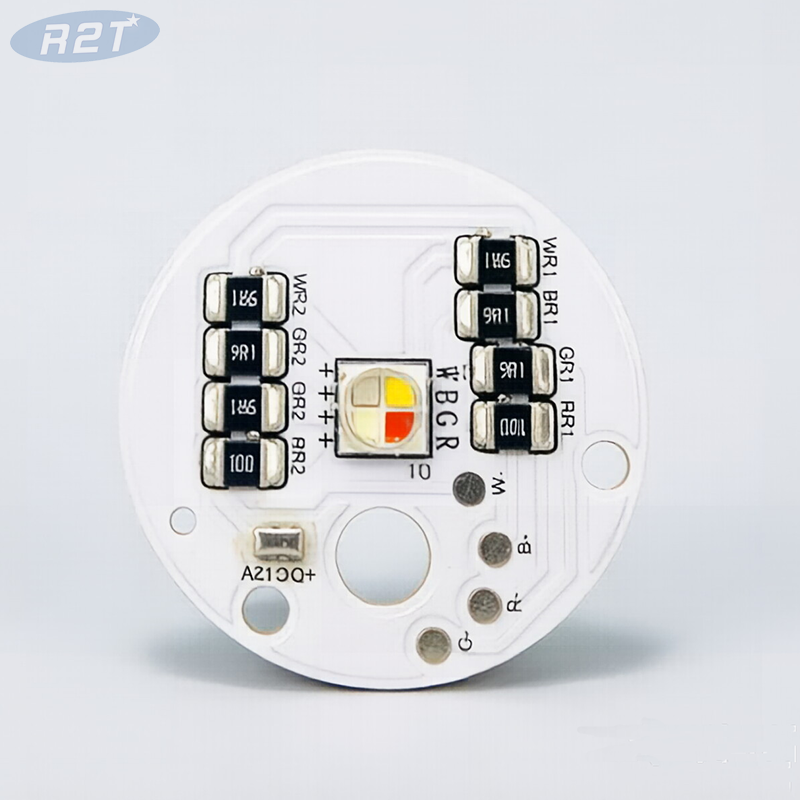

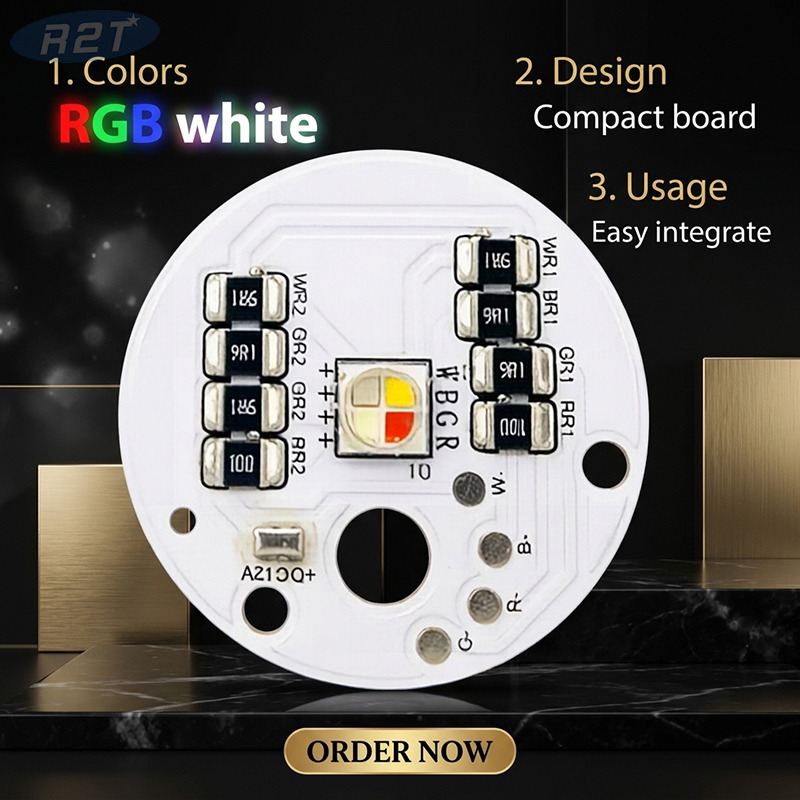

El módulo LED RGBW circular de 12 V Φ30 es un motor de luz integrado de alta densidad diseñado para luminarias RGBW arquitectónicas, decorativas y de foco personalizadas. Construida sobre una PCB con núcleo metálico de aluminio (MCPCB) de 1,6 mm de espesor con una pesada lámina de cobre de 2 oz y una conductividad térmica de 2,0 W/mK , esta placa monta un emisor LED RGBW 4 en 1 Cree XML2 5050 de alta potencia (rojo, verde, azul, blanco neutro).
Diseñado con una red de resistencias SMD integrada directamente en la placa de circuito, permite una entrada directa de 12 V CC sin necesidad de controladores externos de corriente constante. Con un diseño de 5 pads de control de canal positivo común (+DC12V) y independiente (R-, G-, B-, W-), se integra perfectamente con los controladores RGBW PWM estándar de 12 V.
Categoría de parámetro | Especificación técnica | Valores/Estándares de Ingeniería |
Tipo de producto | Motor de luz LED RGBW circular | PCBA de aluminio redondo rígido con resistencias integradas |
Diámetro del tablero | Dimensiones físicas | $Phi 30 ext{mm}$ Círculo |
Grosor del tablero | Medidor de sustrato | Base de aluminio de 1,6 mm. |
Peso del cobre | Espesor final del cobre | Cobre pesado de 2 oz (70 µm) |
Conductividad térmica | Tasa de capa dieléctrica | 2,0 W/m·K Alta disipación térmica |
Acabado superficial | Revestimiento de PCB | HASL (Nivelación de soldadura por aire caliente) |
Máscara de Soldadura / Seda | Color de máscara y leyenda | Máscara de soldadura blanca de una cara / Serigrafía negra |
Marca del emisor LED | Paquete de chips | 1 lámpara Cree XLamp XML2 / 5050 RGBW (4 en 1). |
Colores de salida de luz | Espectro de color | Rojo, verde, azul, blanco (4 canales independientes) |
Voltaje de funcionamiento | Especificaciones eléctricas de entrada | CC 12 V (entrada directa) |
Arquitectura de unidad | Reglamento actual | Resistencias SMD integradas (preconfiguradas para 12 V CC) |
Interfaz de cableado | Topología de almohadilla de soldadura | Diseño de ánodo común de 5 almohadillas (+DC12V, R-, G-, B-, W-) |
Personalización | Capacidad OEM/ODM | Diámetro de placa personalizado, adaptación de voltaje, mazo de cables |
Ventajas técnicas clave
Diseño integrado Plug-and-Play directo de 12 V: Las resistencias integradas de montaje en superficie (redes de las series WR1, GR1, BR1, RR1) convierten el voltaje estándar de 12 V CC a niveles operativos óptimos del chip, lo que permite la conexión directa a fuentes de alimentación de 12 V o controladores de atenuación PWM sin placas de controlador adicionales.
Emisor Cree XML2 5050 RGBW de alta potencia: incorpora un diodo Cree XML2 5050 4 en 1 genuino que combina dados rojos, verdes, azules y blancos bajo una sola lente para una mezcla de colores rica y una salida de luz blanca nítida y dedicada.
Factor de forma 30 compacto Φ : El tamaño de aluminio redondo ultrapequeño de 30 mm permite una integración perfecta en carcasas de accesorios ajustadas, luces de disco, detalles de motocicletas/automotores y ópticas de iluminación de escenario.
Núcleo de cobre pesado de 2 oz y aluminio de 2,0 W/m·K: utiliza un sustrato de aluminio de 1,6 mm de espesor con trazas de cobre pesado de 2 oz y conductividad térmica de 2,0 W/m·K , drenando rápidamente el calor del cabezal Cree para evitar la degradación del lumen.
Control PWM positivo común estándar: las almohadillas de soldadura claramente serigrafiadas (+DC12V, R-, G-, B-, W-) garantizan una conexión de soldadura infalible con controladores RGBW de conmutación de lado bajo estándar y atenuadores PWM para hogares inteligentes.
Aplicaciones y compatibilidad de accesorios
Acentos arquitectónicos y paisajísticos: Mini focos RGBW para exteriores, bañadores de pared, luces para fuentes y accesorios decorativos para jardín.
Entretenimiento e iluminación de escenario: cabezales móviles RGBW compactos, inserciones de luz PAR y accesorios de mezcla de colores personalizados controlados por DMX.
Iluminación personalizada para automóviles y barcos: luces decorativas interiores de vehículos de 12 V, luces auxiliares para motocicletas y luces de disco para cubierta de embarcaciones.
Diseño de luminaria DIY OEM/ODM personalizado: fuente de luz RGBW ideal para lámparas impresas en 3D, accesorios domésticos inteligentes y luces ambientales de escritorio.
Preguntas frecuentes (FAQ)
P1: ¿Necesito un controlador de corriente constante para este módulo LED RGBW de 30 mm?
R: No. Este módulo cuenta con un circuito de resistencia integrado diseñado específicamente para entrada de alimentación directa de 12 V CC . Puede conectarlo directamente a una fuente de alimentación de 12 V CC o a un controlador RGBW PWM de 12 V estándar.
P2: ¿Cómo están configuradas las almohadillas de soldadura en esta placa?
R: El tablero utiliza un diseño positivo común de 5 pads marcado en la serigrafía:
+DC12V: Entrada de alimentación positiva de 12V
R-: Panel de control negativo para el canal rojo
G-: Panel de control negativo para el canal verde
B-: Panel de control negativo para el canal azul
W-: Panel de control negativo para el canal Blanco
P3: ¿Se requiere un disipador de calor externo para este módulo de aluminio de 30 mm?
R: Sí. Aunque la base de aluminio de 1,6 mm y 2,0 W/mk distribuye eficientemente el calor a través de la placa de 30 mm, se recomienda encarecidamente montarla en un disipador de calor de aluminio externo o en una carcasa de dispositivo usando grasa térmica durante el funcionamiento continuo a máxima potencia para mantener la longevidad del LED.
