Módulo LED PCBA personalizado de 20 W: tablero de aluminio de 300 × 20 × 2 mm con 60 LED Samsung 561C (26-36 V, 2,0 W/mk)

Descripción general

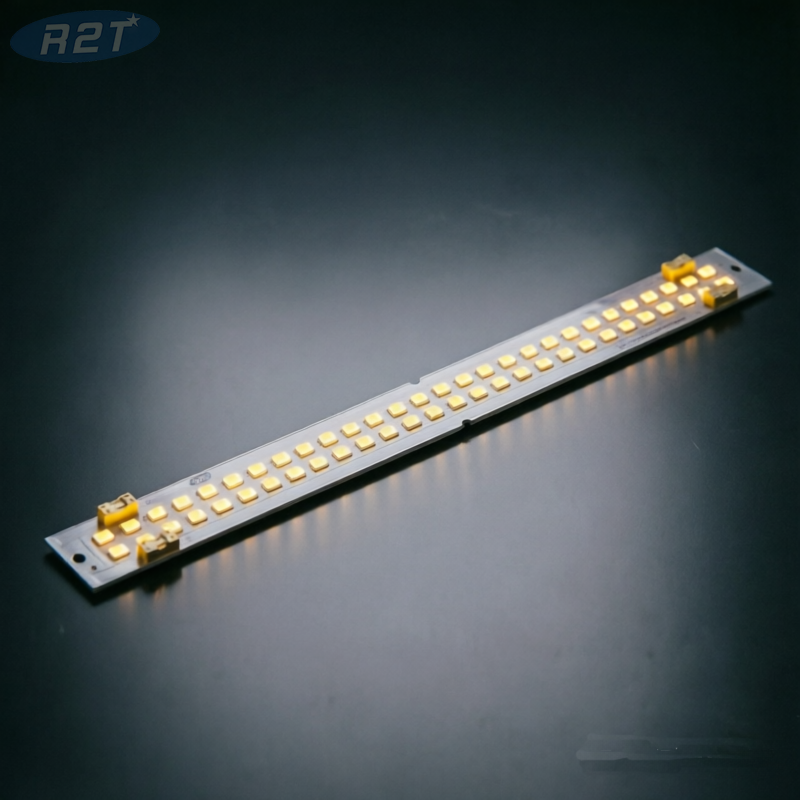

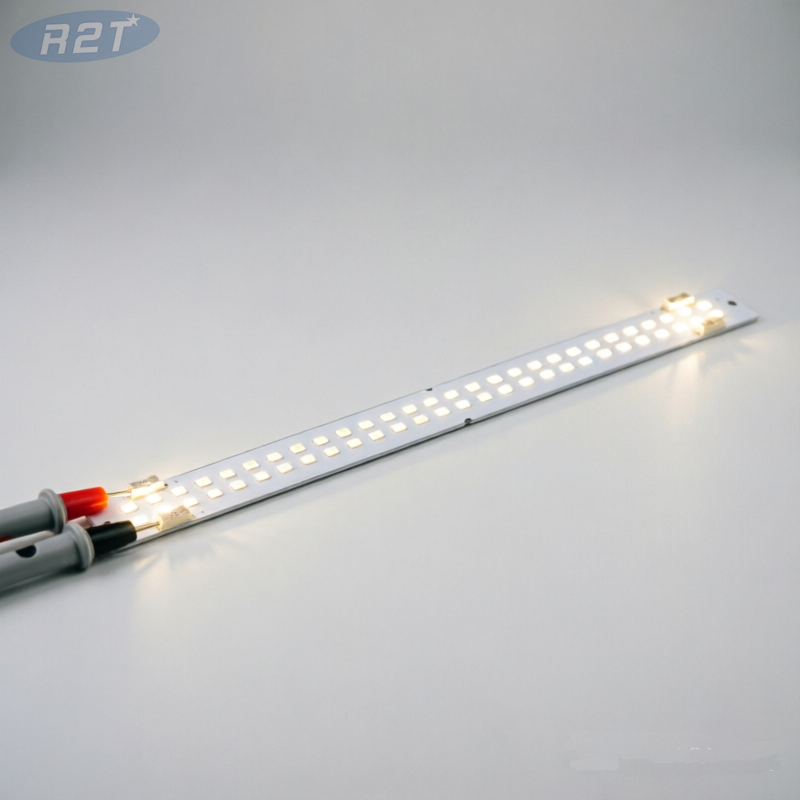

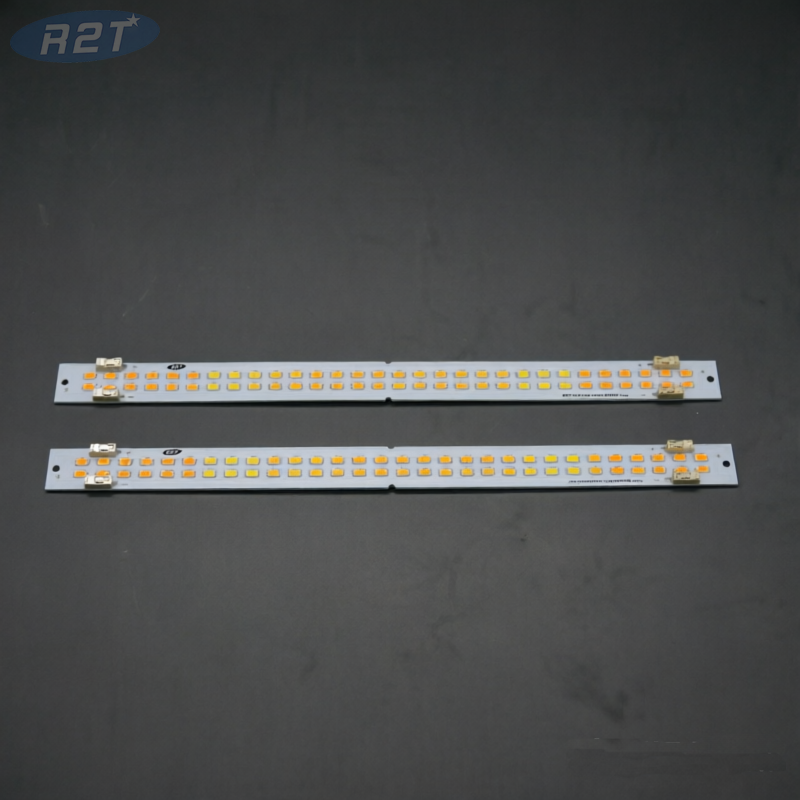

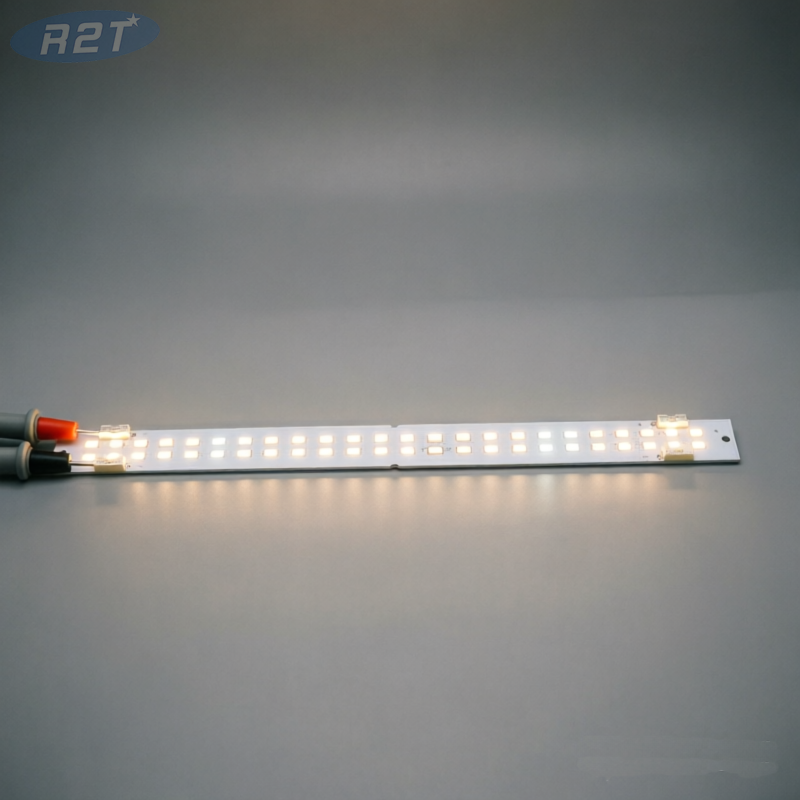

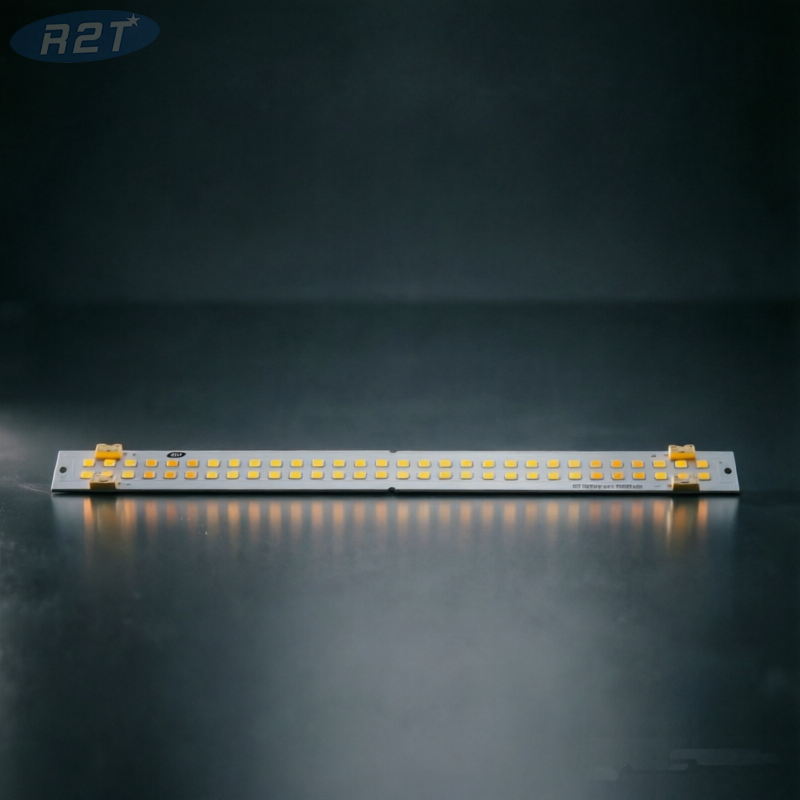

El módulo LED lineal PCBA de 20 W es un motor de iluminación resistente y de alta eficacia diseñado para luminarias arquitectónicas comerciales y lineales de alto rendimiento. que mide Esta placa rígida de aluminio, 300 mm × 20 mm × 2 mm , incorpora 60 piezas de LED Samsung 561C premium dispuestas en un diseño de circuito de 10 series/6 paralelos (10S6P) . Funciona con un suministro de corriente constante de 26 a 36 V CC (300 mA) , cuenta con una lámina de cobre pesada de 2 oz y una capa dieléctrica térmica de 2,0 W/m·K para una disipación de calor óptima y una resistencia térmica ultrabaja. Equipado con 4 conectores a presión de un solo pin , garantiza una interconexión de cables rápida y sin soldadura para fabricantes de accesorios OEM/ODM.

Tabla de especificaciones técnicas del producto

Ventajas técnicas clave

• LED de contenedor Samsung 561C S6 de primera calidad: Equipados con 60 LED SMD Samsung 561C de alta eficiencia, que logran un excelente rendimiento de lúmenes por vatio, alta uniformidad de color y excelente estabilidad de color a largo plazo.

• Cobre pesado de 2 oz y base térmica de 2,0 W/m·K: Construido con una placa de aluminio de 2,0 mm de espesor con lámina de cobre de 2 oz de espesor y conductividad térmica de 2,0 W/m·K , que disipa rápidamente el calor de la unión ($T_j$) para evitar la degradación de la luz y extender la vida útil operativa ($>50,000 ext{ horas}$).

• Sistema de cableado rápido sin soldadura: Preensamblado con 4 conectores a presión de un solo pin , lo que permite un cableado rápido plug-and-play entre módulos en tramos lineales continuos sin necesidad de soldadura manual en la línea de montaje.

• Arquitectura de circuito 10S6P optimizada: operando a CC 26-36 V/300 mA, la topología de 6 paralelos de la serie 10 equilibra la distribución de energía en los 60 chips, maximizando la eficiencia del controlador y la confiabilidad de los accesorios.

• Espectro CCT completo disponible: Disponible en temperaturas de color cálidas a frías (2700K, 3000K, 3500K, 4000K, 5000K, 6500K) con CRI 80+ para aplicaciones de iluminación comercial versátiles.

  aplicaciones y compatibilidad de accesorios

• Iluminación arquitectónica comercial: luces colgantes lineales, troffers de oficina empotrados e iluminación perimetral.

• Iluminación industrial y minorista: sistemas de canalizaciones para supermercados, iluminación de estantes y accesorios de listones LED.

• Diseño de luminaria OEM/ODM personalizado: motor de reemplazo directo ideal para fabricantes de luminarias que diseñan accesorios lineales de bajo perfil.

Preguntas y respuestas:

P1: ¿Qué especificaciones del controlador LED se requieren para esta placa PCBA lineal de 30 W?

R: Este módulo requiere un controlador LED de corriente constante que entregue 300 mA con una ventana de voltaje de salida que cubra de 26 V a 36 V CC (aproximadamente 30 W de salida por placa).

P2: ¿Cómo funcionan los 4 conectores de un solo pin en este módulo de 300×20 mm?

R: La placa incluye 4 terminales a presión de un solo pin montados en superficie (normalmente 2 para entrada positiva/negativa y 2 para conexión en cadena de paso). Aceptan alambres trenzados sólidos o estañados sin soldadura manual, reduciendo significativamente el tiempo de mano de obra durante el montaje de la luminaria.

P3: ¿Se puede personalizar este diseño de PCB de 300x20 mm para diferentes dimensiones o marcas de LED?

R: Sí. Como fabricante de PCB y PCBA LED personalizados, podemos ajustar las dimensiones de la placa de aluminio, cambiar las ubicaciones de los conectores, modificar las relaciones en serie/paralelo de los circuitos o sustituir los LED por otras marcas (p. ej., Cree, Lumileds, Bridgelux, Sanan) según sus requisitos de OEM.
