Tablero de tubos LED de 60W-2 pies
r2t

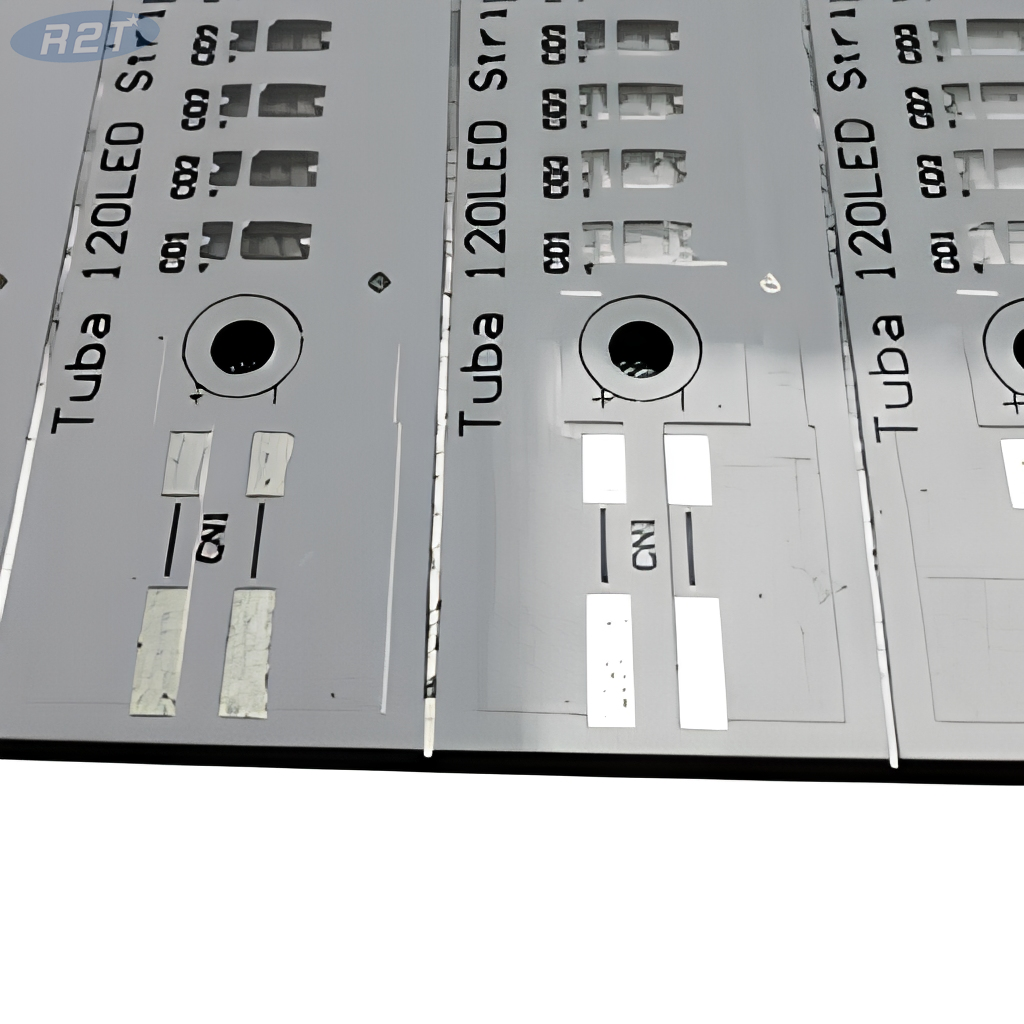

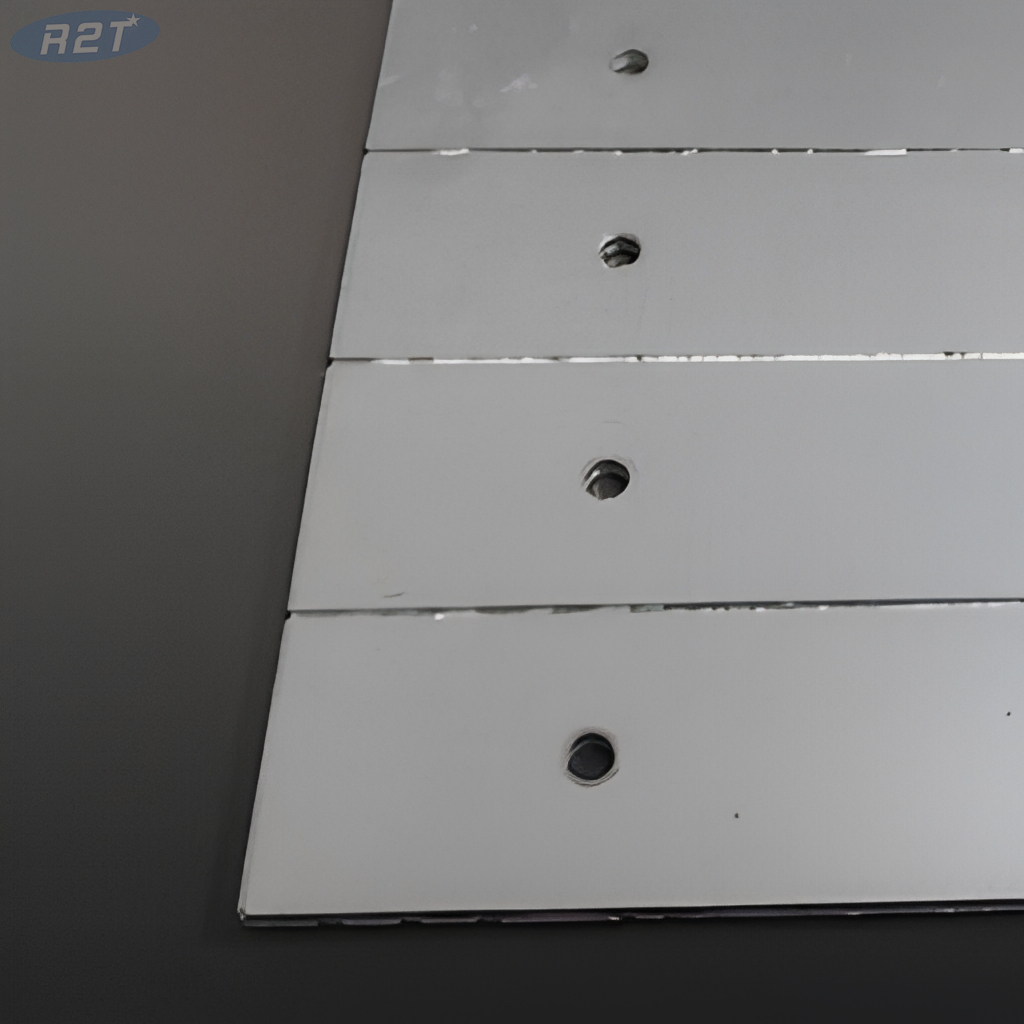

El módulo LED lineal PCBA de 60 W (serie de 600 mm) es un motor de luz extendido de alto rendimiento diseñado para luminarias arquitectónicas lineales y comerciales de 2 pies (600 mm). Con unas medidas de 600 mm × 20 mm × 2 mm , esta placa rígida de aluminio incorpora 120 piezas de LED Samsung 561C premium configurados en un diseño de circuito de 12 series/10 paralelos (12S10P) . Funciona con un suministro de corriente constante de 30 a 40 VCC (900 mA) , utiliza una lámina de cobre pesada de 2 oz y una capa dieléctrica térmica de 2,0 W/m·K para una excelente disipación térmica y bajas temperaturas de unión. Equipado con 2 conectores a presión de doble clavija , admite cableado entre módulos rápido y sin herramientas para montaje de luminarias de gran volumen.
Tabla de especificaciones técnicas del producto
Categoría de parámetro | Especificación técnica | Valores/Estándares de Ingeniería |
Tipo de producto | Motor de luz lineal | Módulo LED de aluminio rígido extendido PCBA |
Dimensiones físicas | Tamaño del tablero | 600 mm (largo) × 20 mm (ancho) × 2,0 mm (alto) |
Peso neto | Peso unitario | 70g ± 3% |
Especificaciones del emisor LED | Marca y modelo de chip | Samsung LM561C (potencia media 5630/561C) |
Cantidad de LED | 120 LED por módulo | |
Contenedor de brillo LED | Contenedor S6 (alta eficacia luminosa) | |
Temperatura de color (CCT) | 2700K / 3000K / 3500K / 4000K / 5000K / 6500K | |
Índice de reproducción cromática | IRC ≥ 80 | |
Entrada eléctrica | Potencia Nominal | 60W máx. |
Topología del circuito | 12 en serie, 10 en paralelo (12S10P) | |
Rango de voltaje directo | CC 30 V - 40 V | |
Conducir corriente | Corriente constante de 900 mA. | |
Sustrato y Hardware | Material de PCB | PCB con núcleo de aluminio (MCPCB) |
Acabado superficial | HASL (Nivelación de soldadura por aire caliente) | |
Capa de cobre | Cobre pesado de 2 oz (70 µm) | |
Conductividad térmica | Capa dieléctrica de 2,0 W/m·K | |
Interfaz del conector | 2 terminales de empuje de doble pin (conexión sin soldadura) | |
Personalización (OEM/ODM) | Soporte de fabricación | Diseño personalizado de PCB Gerber, ajuste CCT, mazo de cables, combinación de ópticas |
Ventajas técnicas clave
Matriz Samsung 561C de 120 piezas de alto rendimiento: duplica la densidad de la versión de 300 mm, con 120 LED Samsung 561C de S6-bin de alta eficiencia para brindar una iluminación intensa y uniforme con una mínima pixelación de diodos.
Cobre pesado de 2 oz y base térmica de 2,0 W/m·K: el sustrato de aluminio de 2,0 mm de espesor cuenta con un revestimiento de cobre de 2 oz y una capa dieléctrica térmica de 2,0 W/m·K , lo que garantiza una rápida transferencia de calor en toda la longitud de 600 mm para evitar la degradación térmica (vida útil ($>50 000 ext{ horas}$).
Terminales sin soldadura de doble clavija: Preinstalados con 2 conectores a presión de doble clavija (entrada positiva/negativa y paso), lo que permite una inserción rápida y segura de cables sólidos o trenzados sin soldadura manual.
Topología de circuito 12S10P optimizada: operando a CC 30-40 V/900 mA, el diseño de circuito de 10 series 12 en paralelo optimiza la distribución de corriente en los 120 chips para mantener una alta eficiencia del controlador y un equilibrio térmico del dispositivo.
Estándar modular ideal de 2 pies: La longitud de 600 mm se adapta a carcasas de accesorios lineales estándar de 2 pies, 4 pies (2 módulos) y 8 pies (4 módulos) para una integración perfecta de iluminación comercial.
Aplicaciones y compatibilidad de accesorios
Luminarias comerciales de 2 pies/4 pies: accesorios colgantes lineales continuos, luces de ranura arquitectónicas, luces de cultivo interior y troffers suspendidos para oficina.
Iluminación industrial y minorista: accesorios lineales de gran altura, sistemas de canales para supermercados y accesorios de listones LED.
Diseño de luminarias OEM/ODM personalizado: módulo de motor de iluminación estándar para fabricantes de luminarias que desarrollan iluminación lineal de bajo perfil y alto lumen.
Preguntas frecuentes (FAQ)
P1: ¿Qué controlador LED se recomienda para esta placa PCBA lineal de 60 W y 600 mm?
R: Este módulo requiere un controlador LED de corriente constante que proporcione 900 mA con un rango de voltaje de salida que cubra de 30 V a 40 V CC (potencia nominal de aproximadamente 60 W).
P2: ¿Cómo funcionan los 2 conectores de doble clavija en esta PCB de 600 mm?
R: La placa cuenta con 2 terminales push-in de doble clavija montados en superficie. Cada terminal proporciona un contacto seguro de doble clavija para una entrega de corriente estable a 900 mA, lo que permite una inserción rápida de cables sin soldadura manual durante la producción de luminarias.
P3: ¿Se puede conectar en cadena este módulo de 600 mm para accesorios lineales de 1200 mm (4 pies) o 2400 mm (8 pies)?
R: Sí. Se pueden conectar varios módulos de 600 mm en serie o en paralelo (dependiendo de la salida del controlador LED) utilizando conectores de doble clavija para formar tramos de luz lineales continuos de 4 u 8 pies.
