Introducción del producto (enfoque en la capacidad de fabricación)

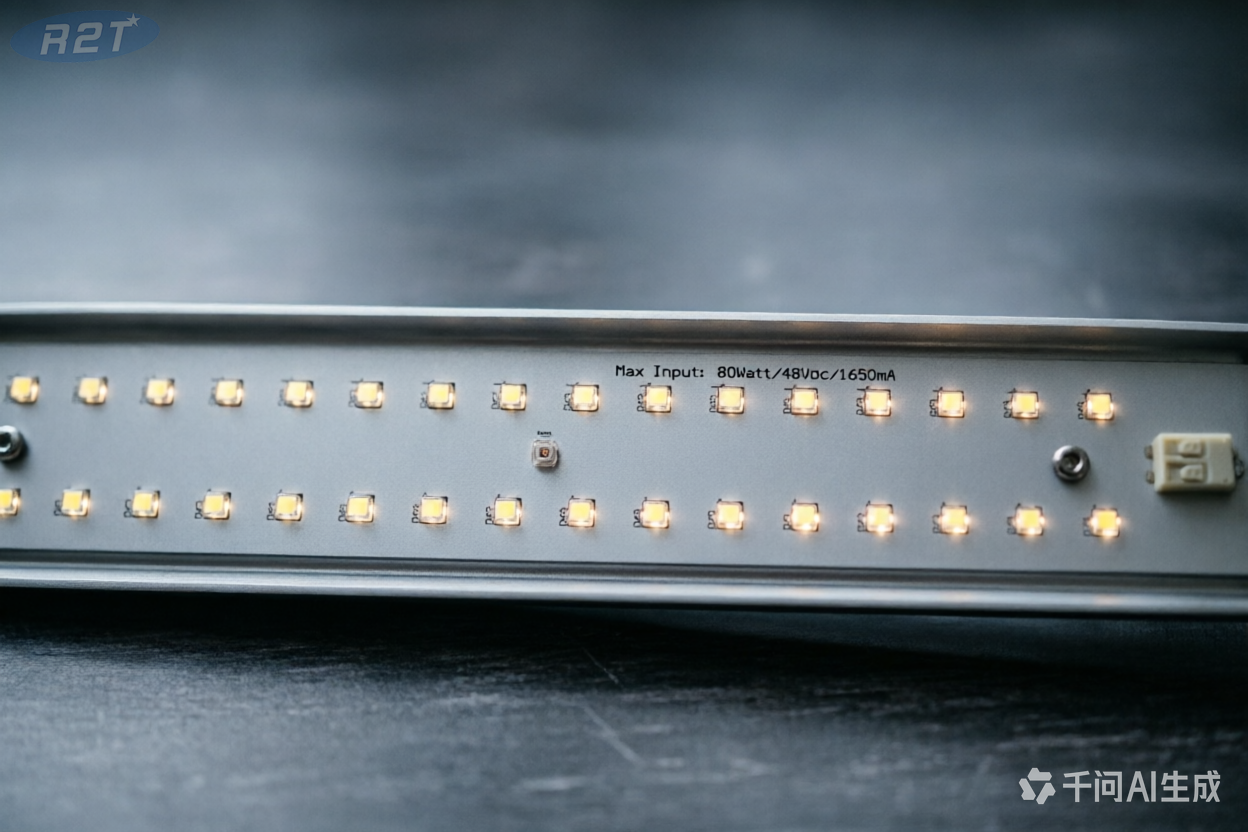

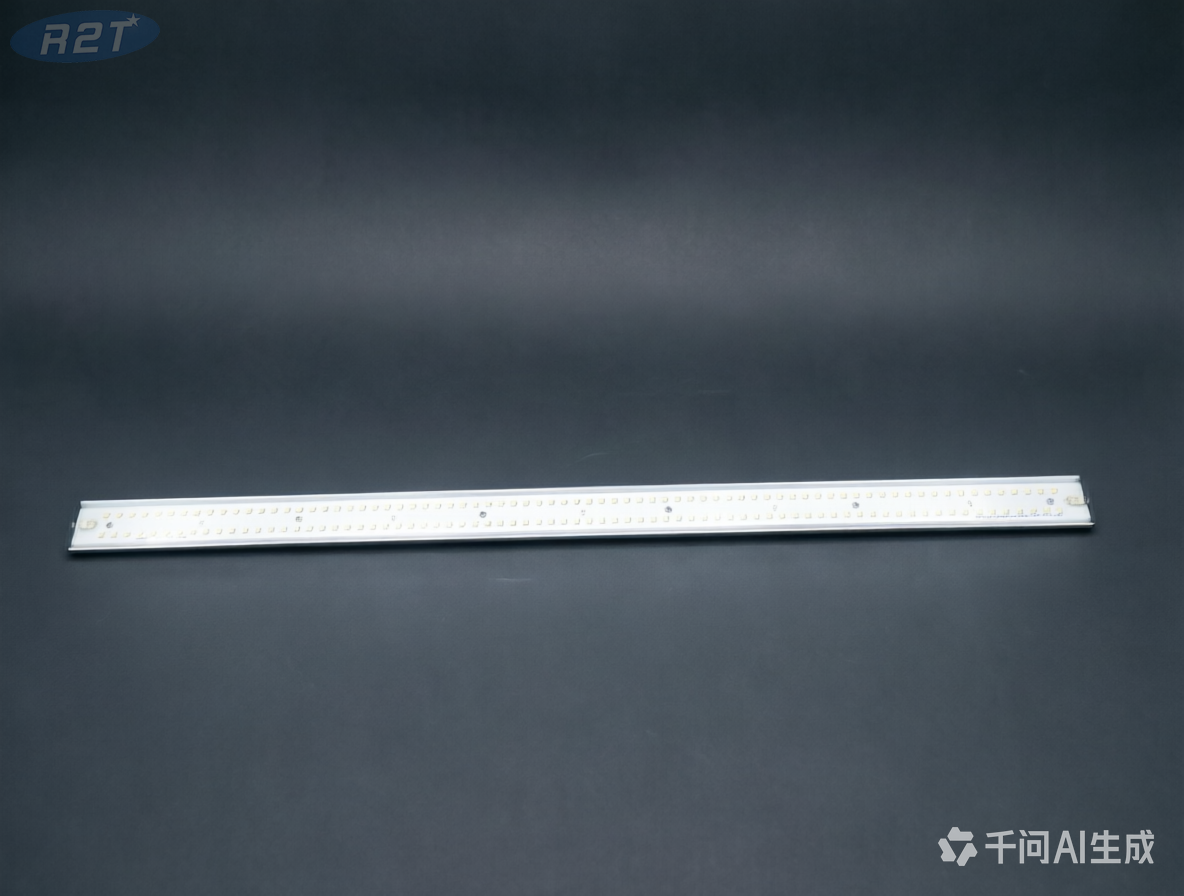

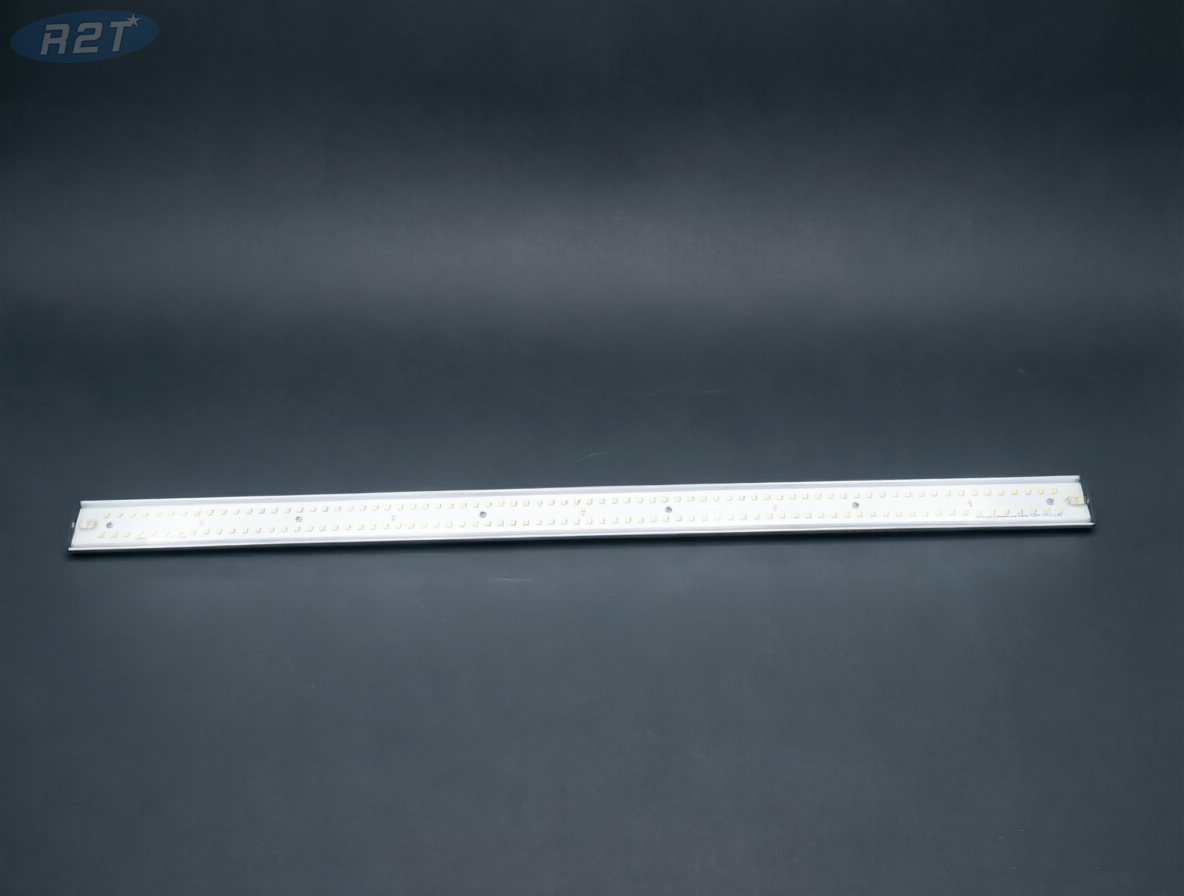

Demuestre su precisión de fabricación con nuestro diseño de referencia: el módulo LED Sunbar V1+ de 90W. Esta PCBA de placa única de alto rendimiento demuestra nuestras capacidades SMT avanzadas, integrando 150 piezas de diodos Samsung LM301H y 5 piezas de chips Cree XPE-2/LH351H de color rojo intenso en un sustrato de aluminio compacto de 900x30 mm. Diseñado para ensambladores y marcas de iluminación para horticultura, este módulo destaca nuestra capacidad para manejar diseños complejos de componentes mixtos, diseños precisos de gestión térmica y poblamiento de alta densidad. Ofrecemos servicios completos de OEM/ODM para personalizar los PCB LED según sus especificaciones exactas.
Especificaciones del producto (Datos técnicos para ingenieros)
Tipo de PCB: PCB de aluminio de una sola capa (PCB con núcleo metálico - MCPCB)
Dimensiones: 900 mm (largo) x 30 mm (ancho) x 2 mm (profundidad)
Potencia total: 90 W (potencia personalizable disponible)
Configuración de LED (alta densidad):
Peso: Aprox. 0,6 kg (diseño estructural ligero)
Diseño térmico: ancho de traza de cobre optimizado para la disipación de calor; compatible con disipadores de aluminio extruido.
Proceso de ensamblaje: SMT de alta precisión + soldadura por reflujo + prueba AOI.
Aplicación: Iluminación de horticultura, agricultura vertical, tiendas de cultivo comerciales.
Descripción detallada (destacando la fortaleza de su fábrica)
Ingeniería de precisión para iluminación hortícola de alta eficiencia
Como fabricante profesional de PCBA LED, entendemos que la calidad de la barra de luz depende completamente de la calidad del ensamblaje de PCB. El módulo Sunbar V1+ es un excelente ejemplo de nuestros estándares de producción.
1. Ensamblaje avanzado de componentes mixtos
Esta placa única de 900 mm requiere la colocación precisa de dos paquetes de LED diferentes. Nuestras líneas SMT están calibradas para manejar el pequeño espacio del Samsung LM301H junto con el Cree XPE-2, lo que garantiza uniones de soldadura perfectas y una transferencia térmica óptima para ambos tipos de componentes.
2. Experiencia en gestión térmica
Empacar 155 LED en un delgado ancho de 30 mm genera un calor significativo. Nuestro equipo de ingeniería diseña diseños de PCB con vías térmicas optimizadas y distribución de cobre para garantizar que el calor se transfiera de manera eficiente desde las almohadillas LED al sustrato de aluminio, extendiendo la vida útil de los diodos.
3. Flexibilidad de personalización (OEM/ODM)
Si bien este es un modelo de referencia estándar, nuestro negocio principal es la personalización. Podemos modificar este diseño para adaptarlo a sus necesidades:
Cambiar dimensiones: ajuste el largo y el ancho para adaptarse a su carcasa específica.
Intercambie diodos: utilice chips Osram, Lumileds o Epistar según su presupuesto y requisitos de espectro.
Ajuste el circuito: modifique el voltaje (12 V/24 V/48 V/alto voltaje) y las configuraciones en serie/paralelo para que coincidan con sus controladores.
Agregue características: integre cables de atenuación, conectores o revestimiento conformado para resistencia a la humedad.
¿Por qué elegir nuestros servicios de PCBA?
Soluciones llave en mano: desde la fabricación de PCB y el abastecimiento de componentes hasta el montaje y las pruebas.
Control de calidad: 100% prueba de envejecimiento e inspección AOI antes del envío.
Creación rápida de prototipos: respuesta rápida para el desarrollo de nuevos productos.
Preguntas frecuentes (abordar las inquietudes de los compradores B2B)
P1: ¿Pueden fabricar esta barra de LED con un diseño o tamaño diferente?
R: Sí, absolutamente. Este Sunbar V1+ es sólo un diseño de referencia. Nos especializamos en diseños de PCB de aluminio personalizados. Podemos ajustar el largo, el ancho y la disposición de los LED para adaptarnos a la carcasa de su luminaria específica.
P2: ¿Obtienen los LED Samsung y Cree, o se los proporcionamos nosotros?
R: Ofrecemos ambas opciones. Hemos establecido cadenas de suministro para marcas importantes como Samsung y Cree para garantizar componentes auténticos. Alternativamente, si tiene un proveedor designado, podemos procesar conjuntos de 'Material consignado'.
P3: ¿Cuál es la resistencia térmica de la PCB utilizada en este módulo?
R: Para aplicaciones de alta potencia como esta barra de 90 W, normalmente utilizamos MCPCB de aluminio de alta calidad con una resistencia térmica de <1,0 °C/W (personalizable según sus requisitos de simulación térmica) para garantizar que los LED funcionen dentro de temperaturas seguras.
P4: ¿Se puede aplicar un revestimiento conformado a estas placas para impermeabilizarlas?
R: Sí. Dado que los entornos de cultivo pueden ser húmedos, ofrecemos servicios de recubrimiento conformado (silicona o acrílico) para proteger los componentes SMT de la humedad y la corrosión.
P5: ¿Cuál es su MOQ para pedidos de PCBA LED personalizados?
R: Apoyamos tanto la creación de prototipos como la producción en masa. Para modificaciones estándar, nuestro MOQ es flexible. Comuníquese con nuestro equipo de ventas con sus archivos o requisitos de Gerber para obtener una cotización.
