Descripción general del producto
Esta PCB de aluminio LED 5730 está diseñada para fabricantes de iluminación y ensambladores de módulos LED que necesitan un sustrato de núcleo metálico confiable para LED SMD 5730. Cada módulo admite 60 posiciones de LED en una configuración 10S6P, con una entrada de alimentación de un solo extremo y marcas claras de polaridad "+/-". La placa se suministra sin LED, lo que la hace adecuada para la producción SMT, el ensamblaje de PCBA o el desarrollo de módulos LED personalizados.

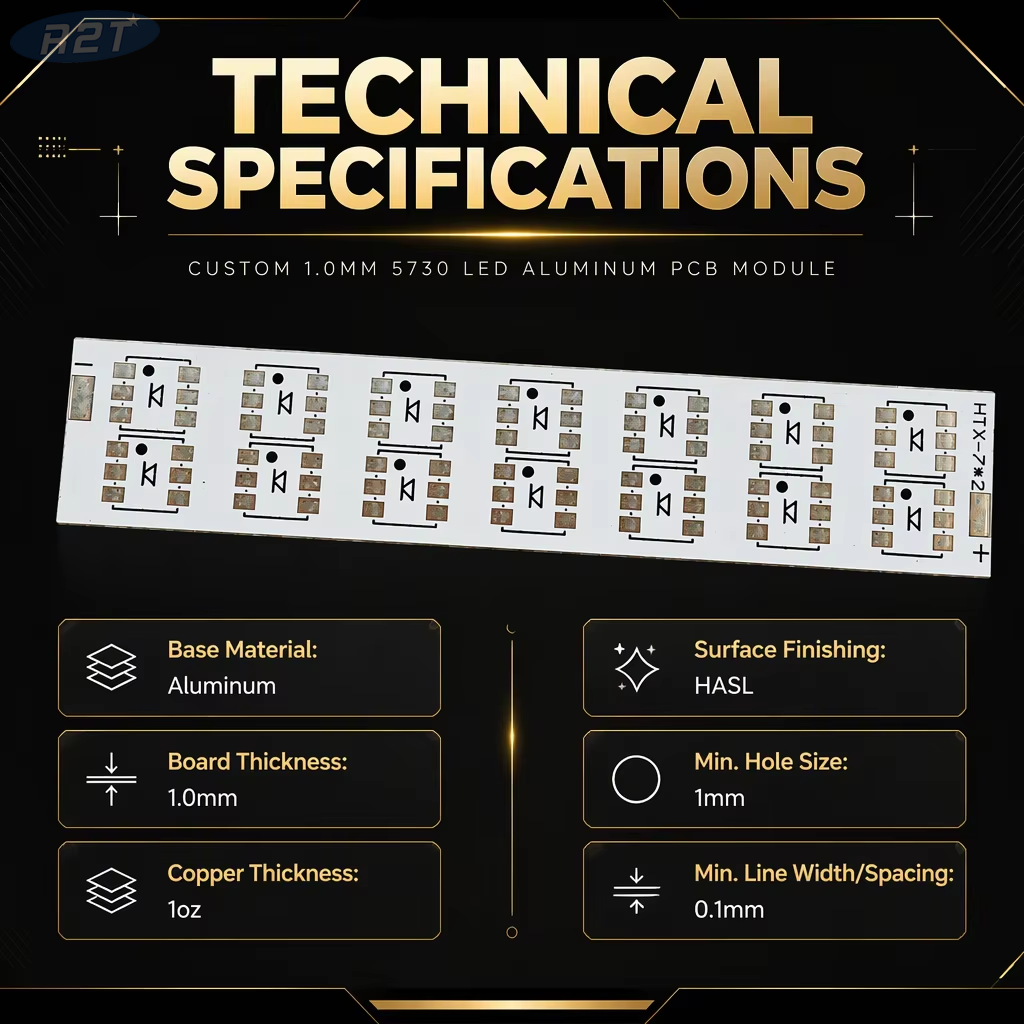

Especificaciones técnicas
Tipo de PCB: MCPCB de aluminio
Grosor del tablero: 1,0 mm
Paquete de LED: SMD 5730
Estructura del circuito: 10 series × 6 en paralelo
Cantidad de LED: 60 posiciones por módulo
Tamaño del módulo de referencia: Aprox. 35mm × 120mm
Entrada de alimentación: entrada CC de un solo extremo
Marcado de polaridad: serigrafía "+" y "-"
Opciones de acabado superficial: máscara de soldadura blanca, HASL, ENIG
Personalización: Tamaño, espesor de cobre, diseño, voltaje, panelización.
Nota: El tamaño de referencia se basa en el espaciado típico de las almohadillas LED 5730 y en el diseño observado de la placa. Las dimensiones finales deben confirmarse mediante archivos Gerber o dibujos de ingeniería.
¿Por qué elegir esta PCB de aluminio 5730?
Mejor disipación de calor que el FR-4
Los PCB de aluminio se utilizan ampliamente en la iluminación LED porque ayudan a reducir la temperatura de la unión y mejoran la confiabilidad a largo plazo.
Optimizado para módulos SMD 5730
El diseño 10S6P se adapta a diseños de controladores de corriente constante comunes y admite una distribución de corriente uniforme en toda la matriz de LED.

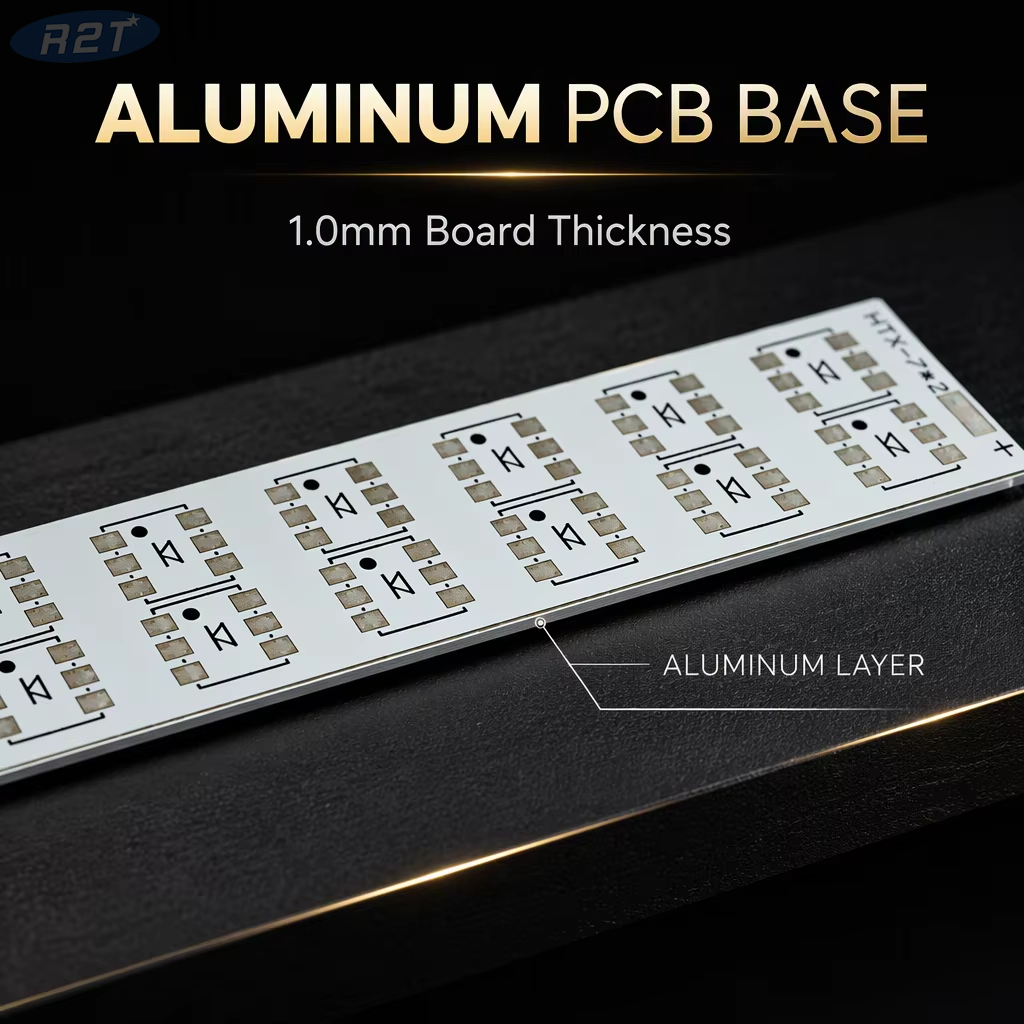

Estructura delgada de 1,0 mm
La delgada base de aluminio es adecuada para barras de luz compactas, letreros retroiluminados y luminarias con restricciones de carcasa ajustadas.
Diseño fácil de ensamblar
Las marcas de polaridad claras y la disposición estandarizada de las almohadillas ayudan a mejorar la eficiencia SMT y reducir los errores de cableado.
Listo para OEM/ODM
Admitimos tamaños de PCB personalizados, espesor de cobre, acabado de superficie, diseño de circuitos y panelización para diferentes aplicaciones de iluminación.
H2: Aplicaciones típicas
Barras de luz LED rígidas
Letreros publicitarios y cajas de luz.
Paneles de luces LED y downlights
Iluminación de vitrinas y vitrinas comerciales
Fabricación de módulos LED y montaje de PCBA.
Fabricación y cumplimiento
MCPCB de aluminio con capa dieléctrica térmicamente conductora
Opciones de materiales disponibles que cumplen con RoHS/REACH
Se puede admitir la certificación CE/UL para productos terminados a pedido
Compatible con procesos de reflujo SMT estándar
Preguntas frecuentes
P1: ¿Este producto incluye LED SMD 5730?
No. Esta es una PCB de aluminio desnuda. Los LED, resistencias, conectores y otros componentes no están incluidos a menos que solicite el ensamblaje de PCBA.
P2: ¿Qué significa 10S6P?
Significa que los LED están dispuestos en 10 grupos en serie y 6 ramas paralelas. Cada módulo tiene 60 posiciones de LED en total.
P3: ¿Cuál es el tamaño del tablero?
El tamaño de referencia es de aproximadamente 35 mm × 120 mm por módulo. Confirme el tamaño final según su archivo Gerber o muestra real.

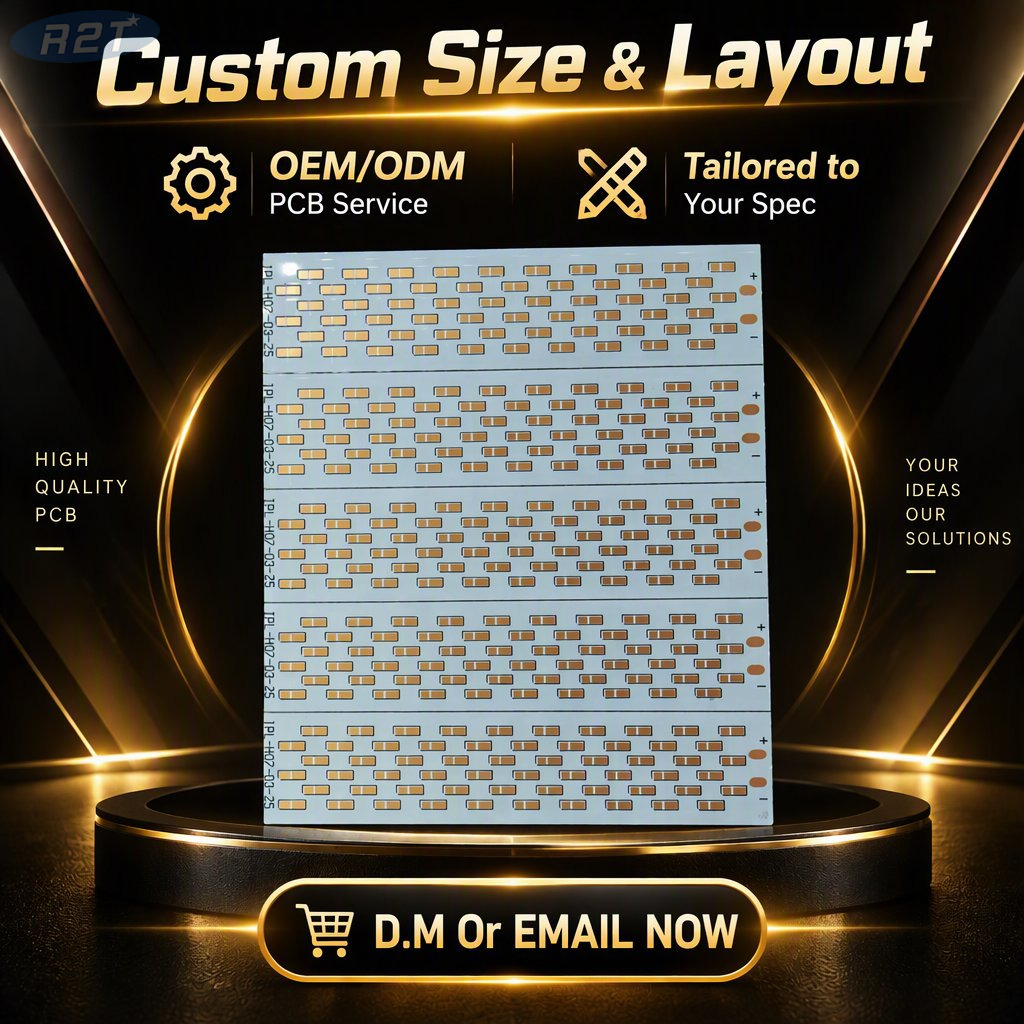

P4: ¿Se puede personalizar el tamaño y el diseño del circuito?
Sí. Admitimos dimensiones personalizadas, espesor de cobre, diseño de almohadilla, diseño de voltaje, acabado de superficie y panelización.
P5: ¿Qué opciones de acabado superficial están disponibles?
Las opciones comunes incluyen máscara de soldadura blanca, HASL y ENIG. La mejor opción depende de su proceso SMT y de los requisitos ambientales.
P6: ¿Es esta PCB resistente al agua?
La PCB desnuda en sí no es resistente al agua. El rendimiento a prueba de agua depende de la carcasa final, el encapsulado, el revestimiento o el ensamblaje con clasificación IP.
P7: ¿Qué tipo de controlador se recomienda?
Generalmente se recomienda un controlador LED de corriente constante adaptado al circuito 10S6P. El voltaje y la corriente exactos deben confirmarse de acuerdo con las especificaciones del LED 5730 seleccionadas.
P8: ¿Cuál es el MOQ y el plazo de entrega?
La cantidad mínima de pedido y el tiempo de entrega dependen de la cantidad, la personalización y el acabado de la superficie. Las muestras suelen estar disponibles entre 3 y 7 días y la producción en masa entre 7 y 15 días después de la confirmación.
