QB304

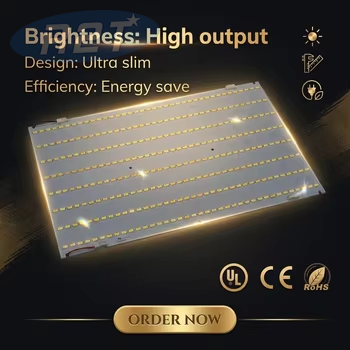

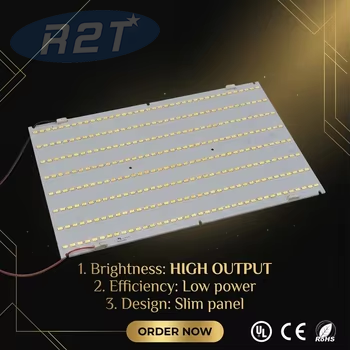

Motor LED personalizado de alta eficiencia | PCB de aluminio Samsung 561C de 179x280 mm
Meta descripción:
Descubra nuestro conjunto de PCB LED personalizado de 179 x 280 mm con 304 chips Samsung 561C y conectores Wago. Motor de luz lineal de alta potencia de 157 W con conductividad térmica de 2,0 W/mk. OEM/ODM disponible.
Contenido del producto:
Eleve sus accesorios de iluminación con nuestros conjuntos de PCB LED diseñados con precisión. Diseñada para iluminación lineal profesional, esta placa combina una alta salida de lúmenes con un rendimiento térmico excepcional. Ya sea que esté fabricando paneles de luces para oficina, bahías industriales o tiras arquitectónicas, este módulo proporciona un núcleo de "motor de luz" confiable.
Calidad de luz superior: alimentado por 304 LED Samsung LM561C S6, que brindan alta eficacia y estabilidad. Disponible en un espectro completo de temperaturas de color correlacionadas (CCT), desde cálidos 2700 K hasta fríos de luz diurna 6500 K , con un CRI estándar de Ra>80.
Diseño térmico avanzado: construido sobre un MCPCB de aluminio de 2,0 W/mk con un peso de cobre de 1 oz. El factor de forma de 179 mm x 280 mm maximiza la superficie para la disipación de calor, protegiendo los chips y manteniendo la salida de lúmenes a lo largo del tiempo.
Conectividad segura: no se requiere soldadura para la instalación. Cuenta con 4 conectores de un solo pin Wago 2060-401 (pares positivos y negativos dedicados), que garantizan una conexión eléctrica segura y resistente a las vibraciones.
Especificaciones eléctricas precisas: configurado en un circuito de 8 paralelos por 38 series, que funciona a 112,6 V CC/1400 mA y consume aproximadamente 157,6 W..
Característica | Especificación |
|---|---|
Tamaño de PCB | 179x280x2,0mm |
Materia prima | MCPCB de aluminio (2,0 W/mk) |
Marca/modelo de LED | Samsung LM561C S6 (304 piezas) |
Temperatura de color (CCT) | 2700K - 6500K (Personalizable) |
Representación del color | Ra > 80 |
Voltaje/corriente de entrada | 112,6 VCC/1400 mA |
Consumo de energía | ~157,64 vatios |
Tipo de conector | Wago 2060-401 (4 pines: 2+, 2-) |
Finalizar | HASL |
P1: ¿Se pueden personalizar las dimensiones y el diseño de esta PCB LED?
R: Sí, la personalización es nuestro principal punto fuerte. Si bien este es un modelo estándar de 179x280 mm, podemos rediseñar el diseño del circuito, cambiar el tamaño de la placa o ajustar la cantidad de LED para que se ajusten a la carcasa de su dispositivo específico.
P2: ¿Ofrecen opciones de CRI más altas que Ra80?
R: Absolutamente. Podemos obtener Samsung 561C u otros chips premium con Ra90 o Ra95+ a pedido para aplicaciones que requieren una precisión de color superior, como iluminación de tiendas o museos.
P3: ¿Cuál es la ventaja de utilizar conectores Wago en una placa LED?
R: Los conectores Wago aceleran significativamente el proceso de la línea de ensamblaje al eliminar la necesidad de soldar cables. También proporcionan una conexión más confiable y resistente a la expansión térmica y la vibración en comparación con las uniones soldadas tradicionales.
P4: ¿Qué controlador necesito para esta placa?
R: Esta placa está diseñada para controladores de corriente constante (CC). Necesitará un controlador que genere 1400 mA con un rango de voltaje que cubra 112,6 V (por ejemplo, un controlador de 100-150 V 1400 mA).
