MÓDULO LED PCBA 60W
R2T

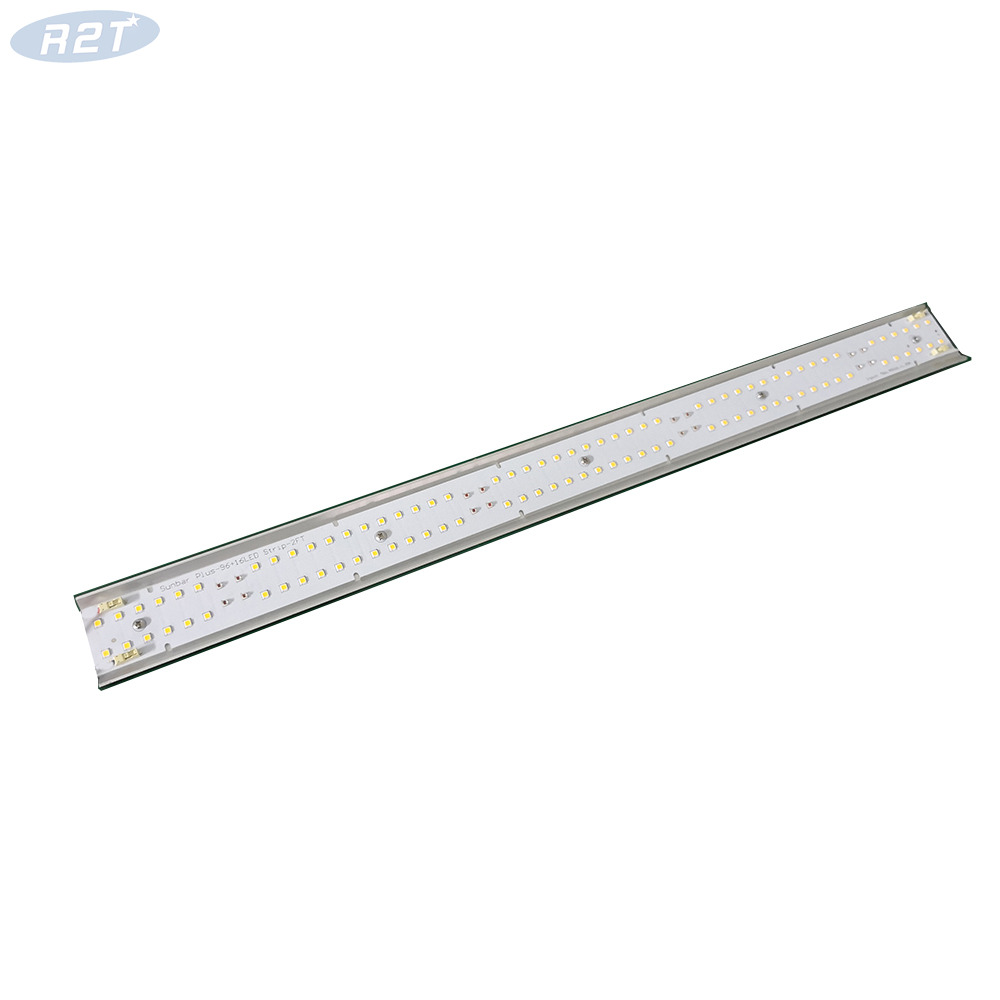

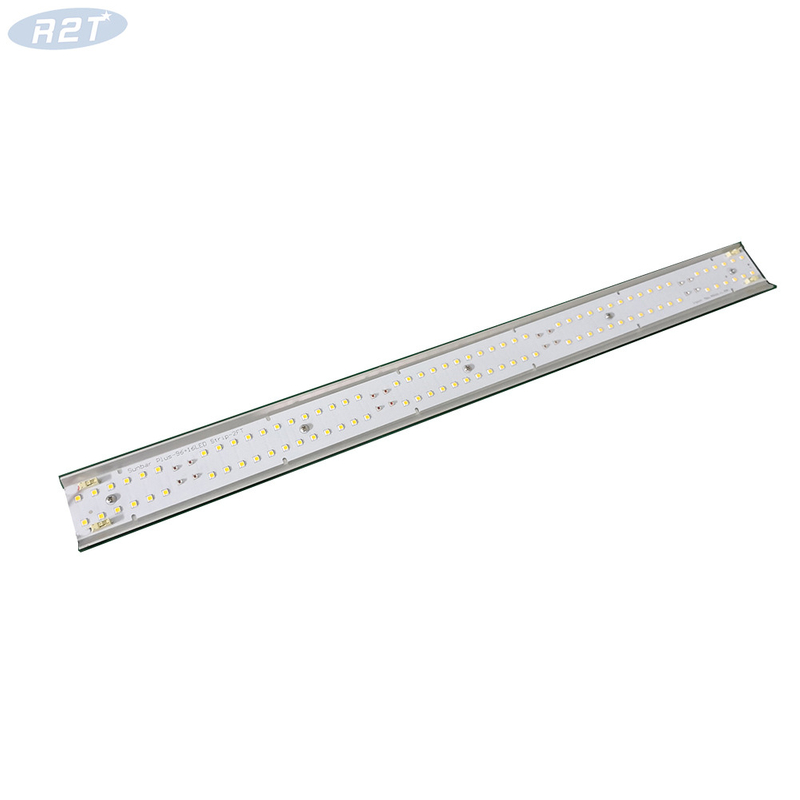

El módulo LED PCBA (conjunto de placa de circuito impreso) de 60 W es un motor de iluminación de alta eficiencia y alta resistencia diseñado para fabricantes de accesorios OEM/ODM. Construida sobre un sustrato de aluminio de alta conductividad térmica, sirve como elemento de luminaria central para iluminación de bahías altas, farolas y reflectores de mástil alto, logrando una eficacia luminosa continua del sistema de hasta 160 lm/W.
Tabla de especificaciones técnicas del producto
| Categoría de parámetro | Especificación técnica | Valores/Estándares de Ingeniería |
| Entrada eléctrica | Potencia Nominal | 60W ± 5% |
| Rango de voltaje de entrada | CC 40 V - 48 V (unidad de corriente constante) | |
| Conducir corriente | 1200 mA - 1500 mA | |
| Salida óptica | Eficacia del sistema | 140 - 160 lm/W (dependiendo de CCT/CRI) |
| Flujo luminoso | 8.400 lúmenes - 9.600 lúmenes | |
| Índice de reproducción cromática (CRI) | Ra80 / Ra90+ Opcional | |

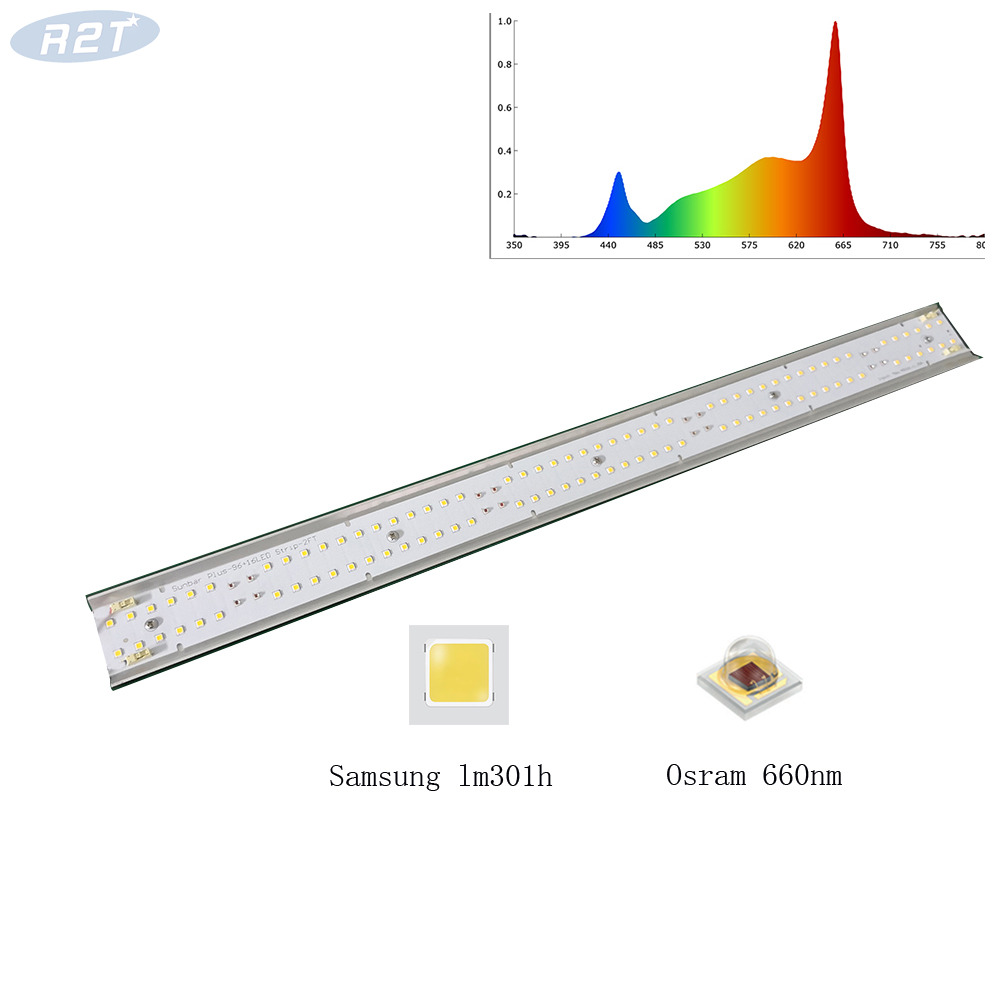

| Temperatura de color (CCT) | 2700K (cálido) a 6500K (blanco frío) / blanco sintonizable+660nm | |
| Térmica y hardware | Sustrato de tablero | Sustrato de Aluminio / MCPCB (1,5 mm - 2,0 mm) |
| Conductividad térmica | 2,0 - 4,0 W/m·K | |
| Opciones de marca de chip LED | Lumileds/Cree/Osram/Bridgelux/Sanan 2835/5050 | |
| Compatibilidad de lentes ópticas | Se adapta a la óptica estándar Zhaga Book 15/5050. | |
| Protección y especificaciones | Temperatura de funcionamiento | -40°C a +85°C |
| Protección de circuito | Diodo de protección TVS/ESD integrado | |
| Estándar de vida útil | > 54.000 horas (L80B10 @ Ts = 85°C) |
Ventajas técnicas clave
Gestión térmica avanzada (MCPCB): utiliza PCB con núcleo metálico de aluminio de más de 2,0 W/m·K para reducir la temperatura de la unión ($T_j$), lo que ralentiza significativamente la depreciación del lumen y mejora la estabilidad de los componentes del controlador.
Diseño de chip ópticamente optimizado: el espaciado de LED diseñado proporciona una distribución uniforme de la luz, lo que reduce los puntos calientes y garantiza una compatibilidad del 100 % con lentes ópticas secundarias estándar (ángulos de haz de 60°/90°/120°).
Redundancia y protección de circuitos: el diseño de circuito paralelo integrado garantiza que si falla un solo LED, el resto del conjunto de 60 W permanece operativo sin sobrecarga de corriente en los chips vecinos.
Diseño ecológico y alta eficacia: la alta producción de lúmenes por vatio ($160 ext{ lm/W}$) reduce el consumo de energía y cumple con los estándares internacionales DLC Premium y ErP.
Aplicaciones e integración
Iluminación industrial de gran altura: reemplaza las lámparas HID/MH heredadas en la iluminación de almacenes y fábricas.
Iluminación de áreas y exteriores: Se utiliza en farolas LED modulares, luces de estacionamiento y reflectores de seguridad perimetrales.
Iluminación arquitectónica y de mástil alto: fuente de luz principal para iluminación de estadios deportivos, puertos e infraestructura pesada.
P1: ¿Cuál es el voltaje del controlador recomendado para este módulo LED PCBA de 60 W?
R: El módulo funciona con un suministro de corriente constante de CC de 24 V a 48 V (normalmente corriente de accionamiento de 1200 mA a 1500 mA). Emparéjelo siempre con un controlador LED de corriente constante Clase 2 de alta eficiencia.
P2: ¿Se puede personalizar este módulo LED de 60 W para las dimensiones de la placa y del CCT?
R: Sí. Ofrecemos servicios OEM/ODM que incluyen diseño de PCB de aluminio personalizado, opciones CCT (2700K a 6500K), opciones CRI (80 o 90+) y ubicaciones de orificios de montaje personalizadas.
P3: ¿Cómo maneja esta PCBA la disipación de calor en luminarias cerradas?
R: La placa cuenta con una base de aluminio de alta conductividad térmica ($2,0 ext{--}4,0 ext{ W/m}cdot ext{K}$). Debe montarse directamente sobre un disipador de calor externo de aluminio con grasa térmica para mantener las temperaturas de unión por debajo de 85 ℃
