Módulo de alumbrado público LED de 120W.
r2t
Iluminación superior con tecnología Cree XP-L

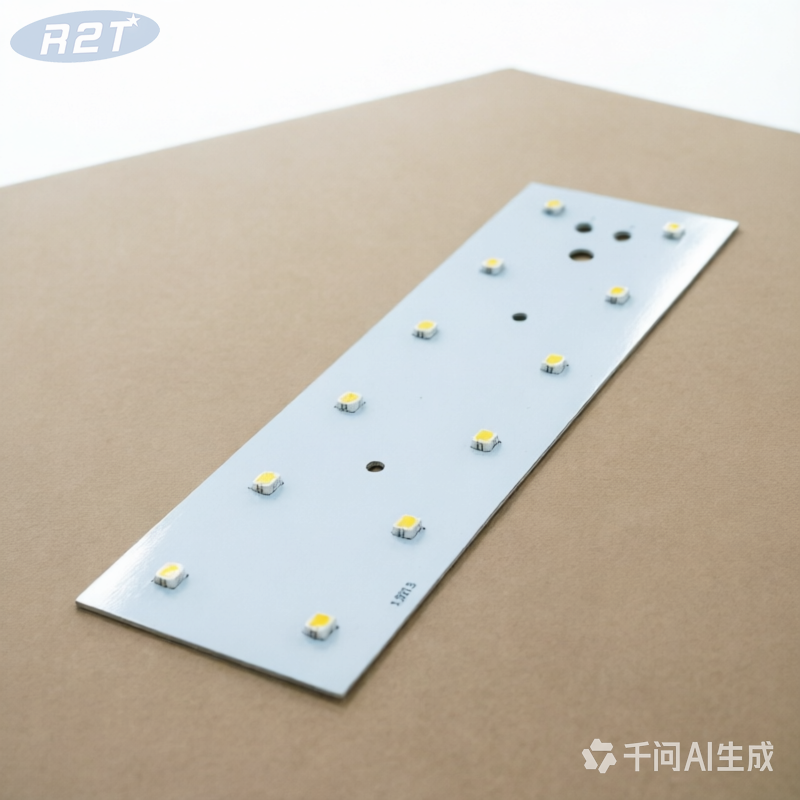

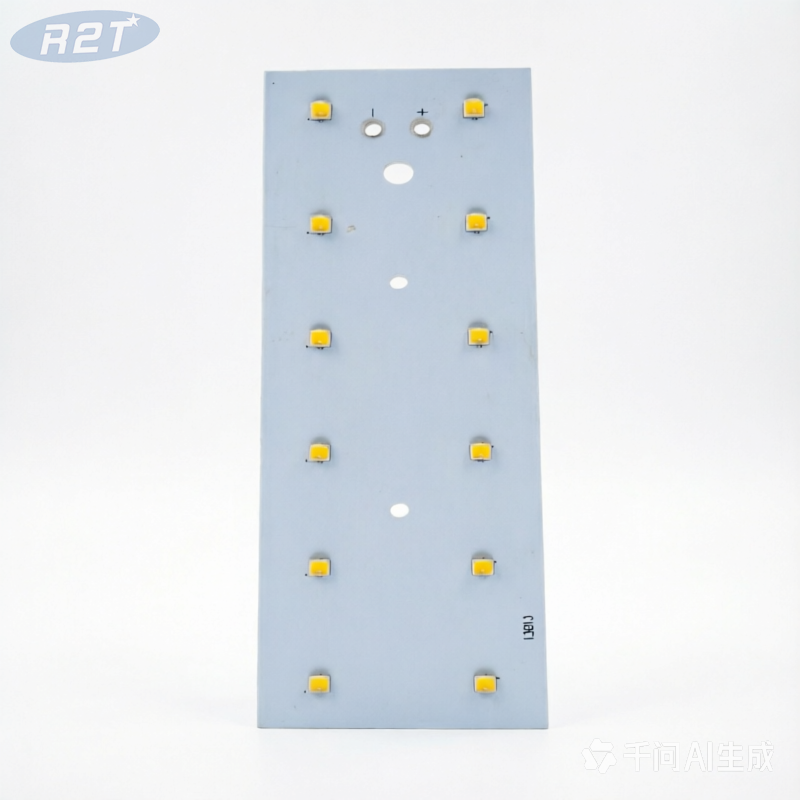

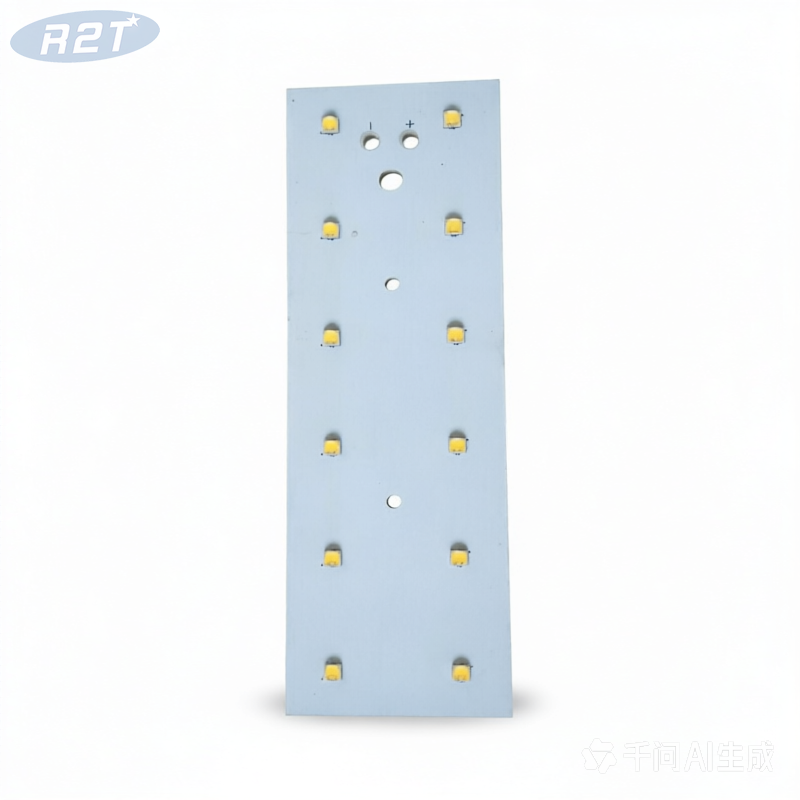

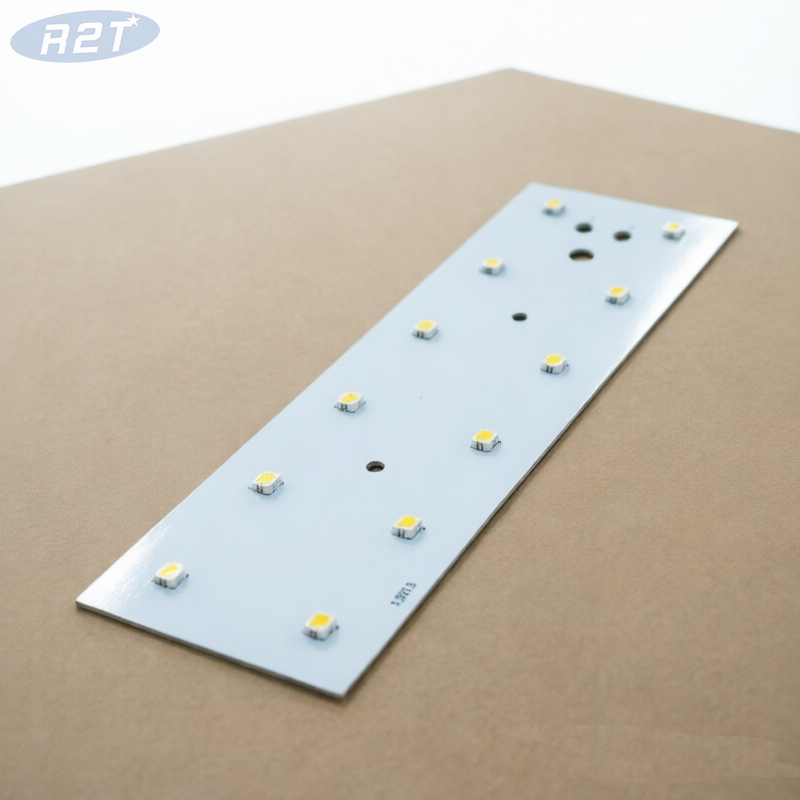

En el corazón de este módulo hay 12 LED Cree XP-L genuinos , dispuestos en una matriz precisa de 2x6. Conocidos por su densidad lumínica líder en la industria, estos chips ofrecen un brillo potente manteniendo un tamaño compacto. La salida de blanco neutro de 4000K proporciona una excelente visibilidad y reproducción cromática, lo que la hace ideal para aplicaciones de alumbrado público moderno, iluminación de caminos y áreas de iluminación donde la comodidad visual es primordial.
Diseño y gestión térmica robustos El módulo está construido sobre una
MCPCB (placa de circuito impreso con núcleo metálico) de aluminio de alta calidad con dimensiones de 3,5 mm x 145 mm x 1,6 mm . Este sustrato especializado actúa como un disipador de calor, disipando eficientemente el calor de los chips LED para prolongar la vida útil y mantener la producción de lúmenes a lo largo del tiempo. El diseño incluye orificios de montaje estratégicos para una fácil integración en varias carcasas de alumbrado público.
¿Por qué elegir R2T Industry (HK) Ltd para sus proyectos LED?
Si bien este módulo de 12 chips representa nuestro compromiso con la calidad, nuestra verdadera fortaleza radica en nuestras capacidades de fabricación OEM/ODM :
Diseño de circuito personalizado: ya sea que necesite un voltaje diferente (12 V/24 V/alto voltaje), una disposición de chip específica (COB, SMD, Flip Chip) o dimensiones únicas, nuestro equipo de ingeniería puede diseñar el esquema y el diseño para usted.
Ensamblaje avanzado de PCBA: ofrecemos servicios completos llave en mano, que incluyen colocación SMT, soldadura por reflujo y pruebas rigurosas (AOI, ICT) para garantizar que cada placa cumpla con los estándares IPC.
Simulación térmica: no solo construimos tableros; los analizamos. Podemos ayudarlo a optimizar el espesor de su cobre y sus materiales dieléctricos para manejar cargas de alta potencia de manera segura.
Producción escalable: desde la creación rápida de prototipos para I+D hasta la producción en masa para la implementación global, nuestra fábrica está equipada para manejar pedidos de cualquier tamaño con tiempos de respuesta rápidos.
Aplicaciones:
Luces de calle de ciudad inteligentes
Iluminación de autopistas y túneles
Modernizaciones industriales de bahías altas
Luces del área de estacionamiento
清晰的参数表有助于工程师快速评估.
Característica | Especificación |
|---|---|
Tipo de producto | Módulo de alumbrado público LED lineal |
Marca de chip LED | Cree (Modelo: XP-L) |
Cantidad | 12 piezas |
Temperatura de color (CCT) | 4000K (blanco neutro) |
Voltaje de entrada | CC 32-42 V (corriente constante) |
Conducir corriente | 1000mA (1A) |
Material de PCB | MCPCB de aluminio (núcleo metálico) |
Dimensiones del tablero | 145 mm (L) x 35 mm (W) x 1,6 mm (T) (Nota: verifique el ancho, generalmente 35 mm, no 3,5 mm según la proporción de la imagen) |
Montaje | Orificios pretaladrados para carcasas estándar |
Personalización | Disponible (diseño, chips, voltaje, conectores) |
P1: ¿Cuál es la salida de lúmenes de este módulo de alumbrado público LED Cree XP - L de 12 chips?
R1: La salida de lúmenes depende del contenedor de chips Cree XP - L específico y de la corriente de conducción. Normalmente, con una unidad de corriente constante de 1 A (dentro del rango DC 32 - 42 V), cada chip Cree XP - L puede producir alrededor de 150 - 180 lúmenes (a 4000 K). Por lo tanto, la salida total de lúmenes de este módulo de 12 chips es de aproximadamente 1800 a 2160 lúmenes. También podemos personalizar la salida de lúmenes ajustando el contenedor de chips o los parámetros de conducción de acuerdo con los requisitos de su proyecto.
P2: ¿Se puede utilizar este módulo LED en entornos de temperaturas extremas?
R2: Sí, puede. La PCB de aluminio (MCPCB) de este módulo tiene una excelente conductividad térmica, lo que ayuda a disipar el calor de manera efectiva. Puede funcionar de forma estable en temperaturas ambiente que oscilan entre - 40 °C y + 60 °C. Para condiciones de temperatura más extremas, podemos optimizar el diseño de la PCB (como aumentar el espesor del cobre o utilizar vías térmicas especiales) y seleccionar chips y componentes LED resistentes a altas temperaturas para satisfacer sus necesidades.
P3: ¿Cuál es el índice de reproducción cromática (CRI) de este módulo LED de 4000 K?
A3: El CRI estándar de nuestro módulo LED Cree XP - L de 4000K es Ra≥80. Si tiene requisitos más altos de reproducción cromática, como Ra≥90 para aplicaciones como galerías de arte o iluminación comercial de alta gama, podemos ofrecerle soluciones personalizadas con chips LED de alto CRI.
P4: ¿Pueden personalizar el tamaño y el diseño de la PCB LED de acuerdo con el diseño de mi carcasa de alumbrado público?
R4: ¡Absolutamente! Contamos con un equipo profesional de diseño de PCB. Puede proporcionarnos las dimensiones y la estructura interna de su carcasa de farola y diseñaremos un diseño de MCPCB LED personalizado que se ajuste perfectamente. Podemos ajustar la cantidad de chips LED, su disposición y la posición de los orificios de montaje para garantizar una integración perfecta con su producto.
P5: ¿Ofrecen servicios de ensamblaje de PCBA para este módulo LED? ¿Qué componentes se pueden ensamblar en la PCB?
A5: Sí, brindamos servicios integrales de ensamblaje de PCBA. Además de los chips LED, podemos montar varios componentes en la PCB, como controladores de corriente constante, resistencias, condensadores y conectores. Contamos con líneas de ensamblaje avanzadas SMT (tecnología de montaje en superficie) y DIP (paquete dual en línea) para garantizar un ensamblaje de alta calidad. Ya sea un módulo LED simple o una PCBA compleja con múltiples funciones, podemos manejarlo.
P6: ¿Cuál es la cantidad mínima de pedido (MOQ) para pedidos de PCB/PCBA LED personalizados?
R6: Para módulos LED estándar como este módulo Cree XP - L de 12 chips, la cantidad mínima de pedido suele ser de 100 piezas. Sin embargo, para pedidos de PCB/PCBA personalizados, la cantidad mínima de pedido depende de la complejidad del diseño y del proceso de producción. Generalmente, para personalizaciones simples, la MOQ puede ser tan baja como 50 piezas, mientras que para diseños más complejos con requisitos especiales, la MOQ puede ser de 100 a 200 piezas. Evaluaremos la situación específica y le daremos una sugerencia de MOQ razonable.
