40mm_1XHP70

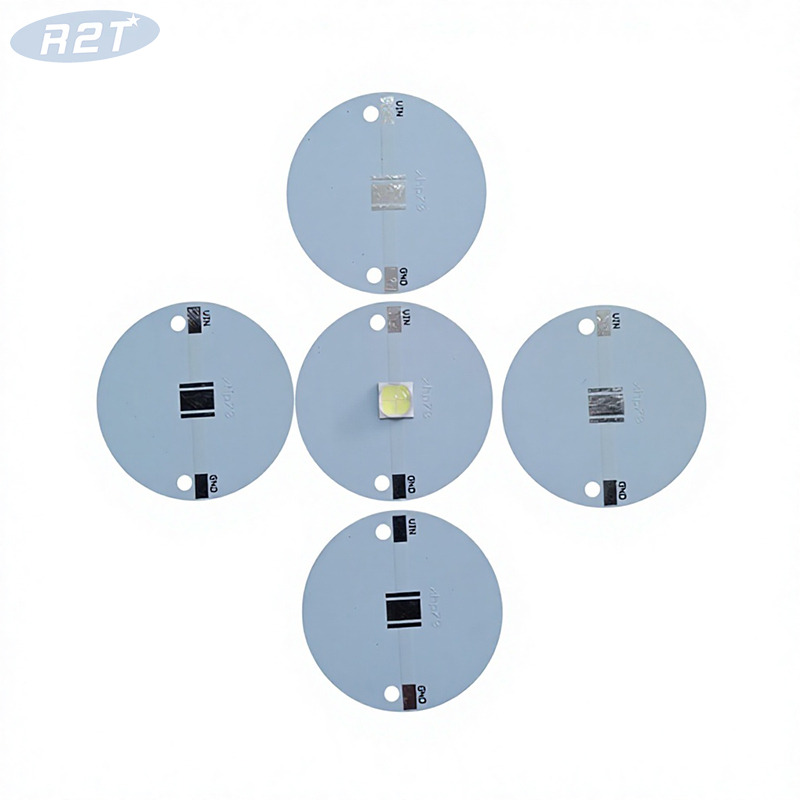

MCPCB de aluminio de 40 mm con LED Cree XHP70 - Módulo de alta potencia blanco frío de 6500 K
Maximice el potencial de su configuración de iluminación con nuestra PCB de aluminio de 40 mm . Diseñada tanto para entusiastas como para profesionales, esta placa integra el potente emisor LED Cree XHP70 , que ofrece una luz blanca fría nítida de 6500K . Ya sea que esté construyendo un reflector personalizado o actualizando un accesorio industrial, este módulo garantiza un brillo y una longevidad óptimos a través de una gestión superior del calor.
Disipación de calor optimizada: construida con una base de aluminio de 1,5 mm de espesor y una tasa de conductividad térmica de 2,0 W/mk , esta PCB extrae eficazmente el calor de la unión LED, evitando la estrangulación térmica y garantizando un rendimiento constante.
Emisor Cree XHP70 premium: en el corazón de este módulo se encuentra el famoso chip Cree XHP70 . Al funcionar a 6 V y 4,8 A , proporciona una enorme salida de lúmenes en un tamaño compacto.

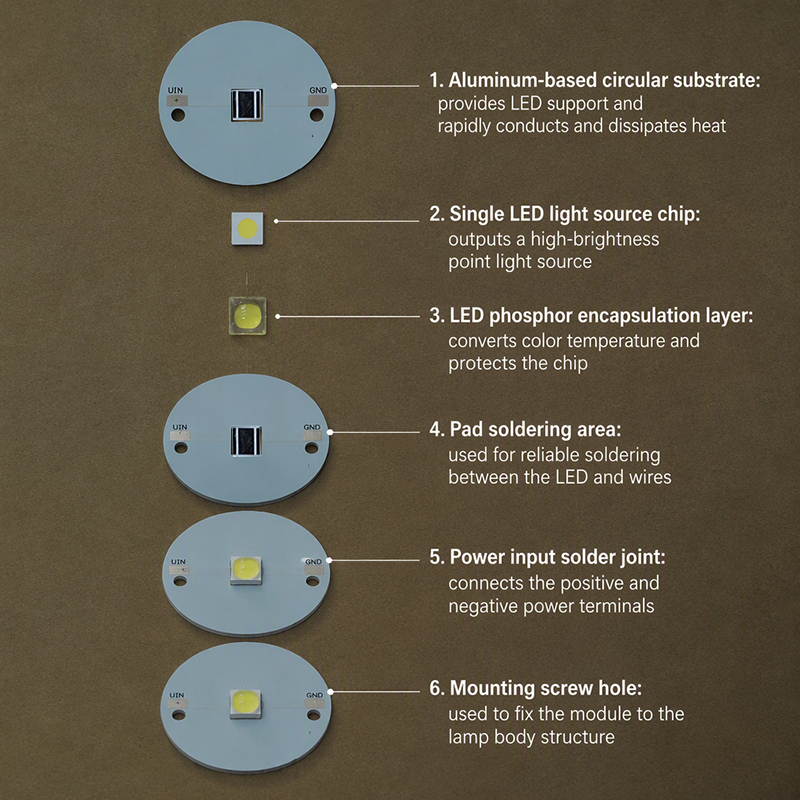

Ingeniería de precisión: el diámetro de 40 mm se adapta a carcasas estándar, mientras que las almohadillas VIN y GND claramente marcadas hacen que la soldadura y la instalación sean rápidas y sin errores.
Aplicación versátil: perfecto para construcciones de linternas de bricolaje, luces auxiliares para automóviles, iluminación de escenarios y luces de cultivo hortícolas que requieren espectros específicos.
Diámetro del sustrato: 40 mm
Grosor del tablero: 1,5 mm.
Conductividad térmica: 2,0 W/mk
Modelo de LED: Cree XHP70 (un solo troquel)
Temperatura de color: 6500 K (luz diurna/blanco frío)
Clasificación eléctrica: 6 voltios/4,8 amperios
Puntos de conexión: VIN (+), GND (-)

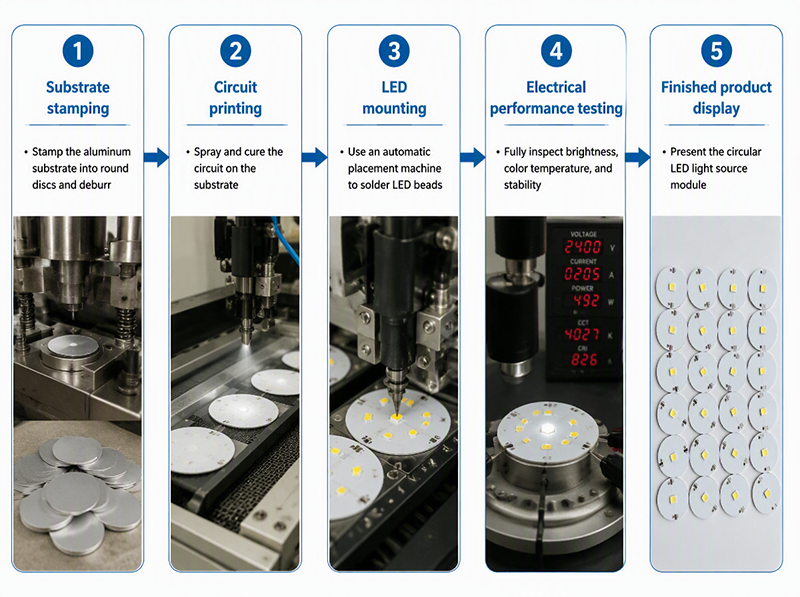

Proceso de producción
Aplicaciones:
Esta PCB es perfecta para:
Iluminación industrial de gran altura
Farolas y proyectores para exteriores
Sistemas de iluminación comercial.
Proyectos LED de bricolaje que requieren alto brillo y eficiencia térmica
Para iluminación
Industrial : Luminarias de gran altura para almacenes, fábricas.
Comercial : iluminación decorativa para tiendas minoristas, downlights para oficinas.
Exterior : farolas, reflectores para estacionamientos (clasificación IP65 cuando se combinan con una carcasa adecuada).
Proyectos de bricolaje : luces de cultivo personalizadas, iluminación auxiliar para automóviles.
P1: ¿Cuál es la conductividad térmica de esta PCB de aluminio?
R: La tasa de conductividad térmica es de 2,0 W/mk. Esto garantiza una transferencia de calor eficiente desde el chip Cree XHP70 de alta potencia, que es crucial para mantener el brillo y extender la vida útil del LED.
P2: ¿Puedo controlar esta PCB directamente con una fuente de alimentación de 12 V?
R: No. El chip Cree XHP70 de esta placa funciona con un voltaje directo de aproximadamente 6 V. Debe utilizar un controlador LED de corriente constante o un convertidor reductor adecuado para funcionamiento a 6 V para evitar dañar el chip. No lo conecte directamente a una fuente de voltaje superior a su clasificación sin regulación de corriente.
P3: ¿Cuál es la corriente máxima que puede manejar esta placa?
R: La placa está diseñada para manejar hasta 4,8 A a 6 V. Sin embargo, funcionar a la corriente máxima requiere un disipador de calor adecuado. Recomendamos utilizar un disipador de calor y pasta térmica adecuados para garantizar que la base de aluminio pueda disipar el calor de manera efectiva.
P4: ¿El chip LED está presoldado a la placa?
R: Sí, el chip Cree XHP70 viene premontado y soldado en la PCB de aluminio de 40 mm, listo para integrarse en su dispositivo de iluminación. Simplemente necesita soldar cables a las almohadillas VIN y GND.
P5: ¿Ofrecen diferentes temperaturas de color?
R: Esta lista específica es para la versión 6500K Cool White. Si necesita blanco cálido (3000 K) o blanco neutro (4000 K), comuníquese con nuestro equipo de ventas para conocer la disponibilidad y las opciones de pedidos personalizados.
