6 Cree XHP35

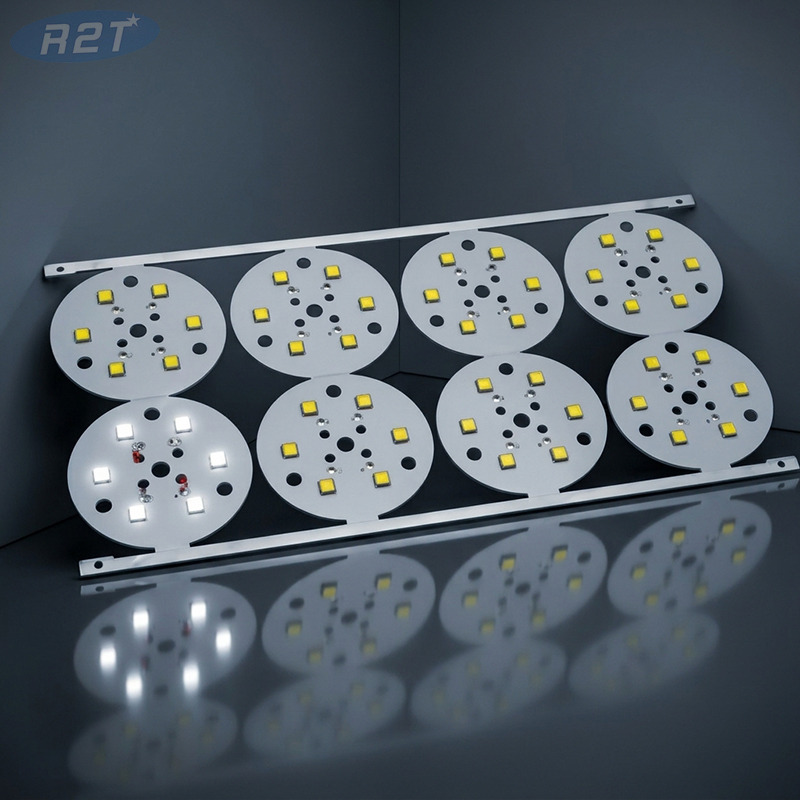

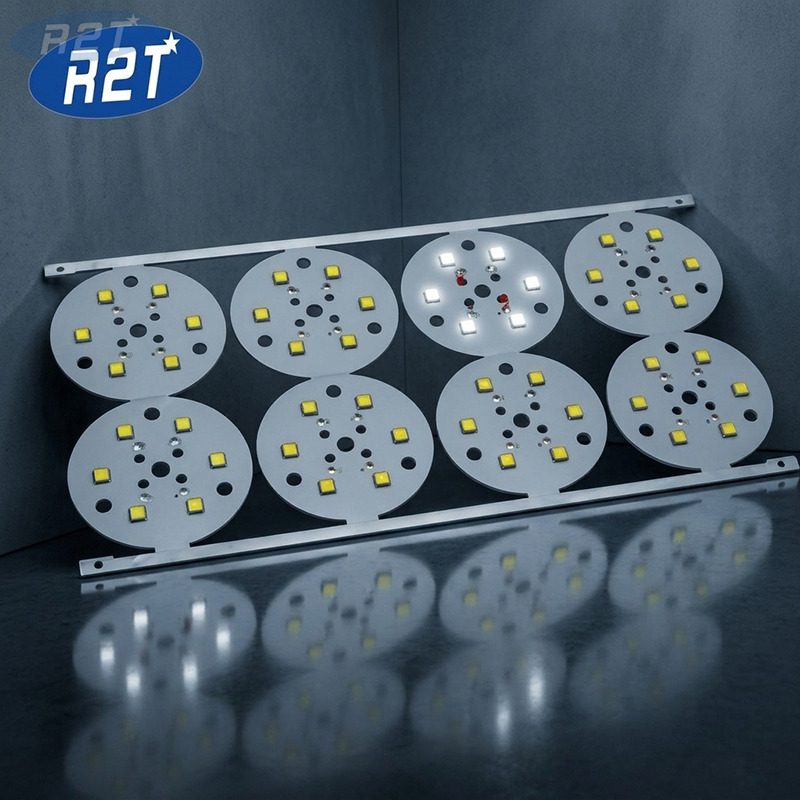

Módulo LED Cree XHP35 de 6x de alta potencia: PCB de aluminio de 48 mm, matriz 3S2P, blanco frío de 6500 K, conductividad térmica de 2,0 W/mk
Diseñado para un rendimiento extremo, este módulo LED de 6 matrices utiliza seis emisores Cree XHP35 auténticos montados sobre un sustrato de aluminio de primera calidad de 48 mm . A diferencia de los módulos estándar de una sola matriz, esta unidad está cableada en una configuración Serie 3 2 Paralelos (3S2P) , lo que ofrece un equilibrio perfecto entre compatibilidad de alto voltaje y capacidad de corriente.
La PCB de aluminio de 1,5 mm de espesor cuenta con una conductividad térmica de 2,0 W/mk , lo que garantiza una rápida disipación del calor para mantener la salida de lúmenes y extender la vida útil de los chips XHP35. Ya sea que esté construyendo una linterna de alto rendimiento o un motor de iluminación industrial, este módulo ofrece confiabilidad y precisión.
Característica | Especificación |
|---|---|
Tipo de chip LED | 6× Cree XHP35 (emisor de alta eficiencia) |
Configuración del circuito | 3 Serie 2 Paralelo (3S2P) |
Temperatura de color | 6500K (blanco frío/luz diurna) |
Material de PCB | Sustrato de aluminio (MCPCB) |
Dimensiones de la placa de circuito impreso | Diámetro: 48 mm |
Espesor de PCB | 1,5 mm |
Conductividad térmica | 2,0 W/mk (disipación de calor de alta eficiencia) |
Montaje | Diseño estándar de múltiples orificios para una instalación versátil |
Gestión térmica superior: la conductividad térmica de 2,0 W/mk de la base de aluminio de 48 mm evita la estrangulación térmica, lo que garantiza que los chips XHP35 funcionen con la máxima eficiencia.
Opciones de conducción flexibles: el cableado 3S2P permite una combinación de controladores versátil, adecuada para configuraciones de alto voltaje/baja corriente y de bajo voltaje/alta corriente, dependiendo de su agrupación específica.
Fabricación de precisión: presenta electrodos positivos (+) y negativos (-) claramente marcados y orificios de montaje estándar, lo que simplifica el proceso de ensamblaje tanto para los entusiastas del bricolaje como para los fabricantes.
Seguridad y aislamiento: Diseñado con un alto rendimiento de aislamiento y resistencia a la presión, lo que lo hace seguro para su uso en accesorios industriales cerrados o entornos automotrices de alta vibración.
(Diseñado para capturar fragmentos de "La gente también pregunta")
P: ¿Cuál es la configuración del circuito de este módulo 6x XHP35?
R: Este módulo está cableado en una disposición Serie 3 2 Paralelo (3S2P) . Esto significa que hay dos ramas paralelas, y cada rama contiene tres chips XHP35 conectados en serie. Debe calcular el voltaje de su controlador en función del voltaje directo de 3 chips XHP35 en serie.
P: ¿Cuál es la conductividad térmica de la PCB de aluminio?
R: El sustrato de aluminio tiene una conductividad térmica de 2,0 W/mk . Esto es significativamente más alto que el de las placas FR4 estándar, lo que permite una transferencia de calor eficiente desde los chips XHP35 al disipador de calor, lo cual es fundamental para mantener el brillo y la longevidad.
P: ¿Puedo utilizar este módulo de 48 mm como reemplazo directo de estrellas LED más pequeñas?
R: Debido a su diámetro de 48 mm y su diseño de 6 matrices , este módulo es mucho más grande y más potente que las estrellas XML2 estándar de 20 mm. Asegúrese de que su disipador de calor y óptica (lentes/reflectores) sean compatibles con el tamaño de 48 mm y el área de emisión de luz específica del conjunto XHP35.
P: ¿Está marcada la polaridad en el tablero?
R: Sí, la PCB presenta marcas claras '+' y '-' cerca de las almohadillas de soldadura para evitar la conexión de polaridad inversa, lo que podría dañar los chips XHP35.
